物聯網表是表計行業近幾年的熱門話題，因其產業鏈并不完全成熟，在應用的過程中出現了不少問題，我們?cè)谠O(shè)計物聯網表計時需要注意以下幾個設計要素。

電源與功耗管理

電壓匹配

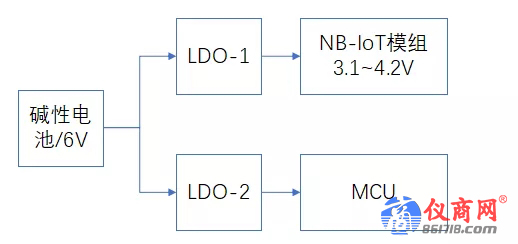

使用堿性電池供電時要給使用LDO降壓，因?yàn)榇蠊β蔐DO靜態功耗較大，通信結束后需要斷電，無法使用PSM。

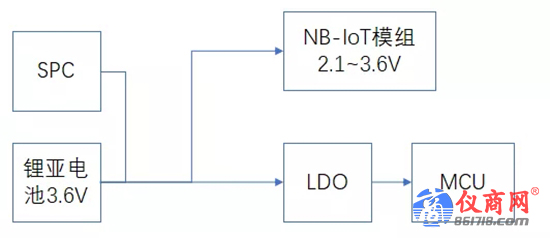

如果使用鋰電池供電，可以選擇內置升壓芯片的模組，但能量型電池的放電電流較低，需搭配SPC電容電池，成本增加。

PSM模式選用

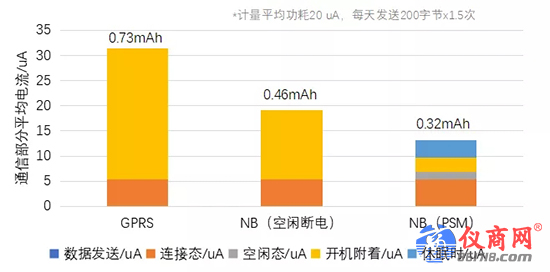

NB-IoT通信消耗的功耗已經接近計量部分，為延長電池壽命，盡量選用PSM模式。

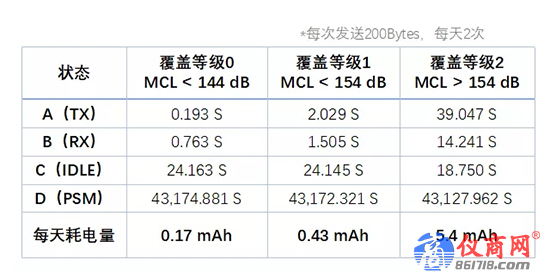

網絡覆蓋質量嚴重影響功耗

當覆蓋較差時，通過多次重發提高通信成功率，但會延長發送時間，從而引起功耗增加，盡量避免長期在覆蓋等級2狀態下時工作。

根據PSM特性優化網絡通信協議

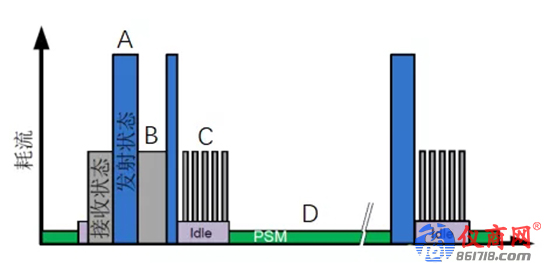

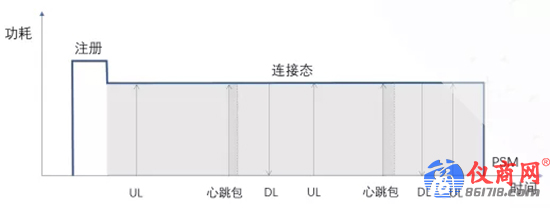

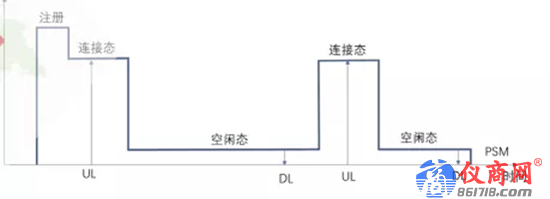

當覆蓋較差時會出現多次重發，如果一直保持連接狀態，如果有多組上下行交互數據，則相當一部分功耗浪費在等待，此時可以進入Idle狀態等待，以降低功耗。

遠程閥控

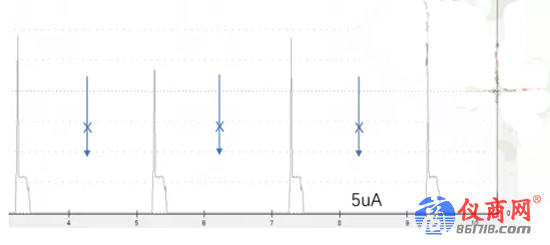

PSM

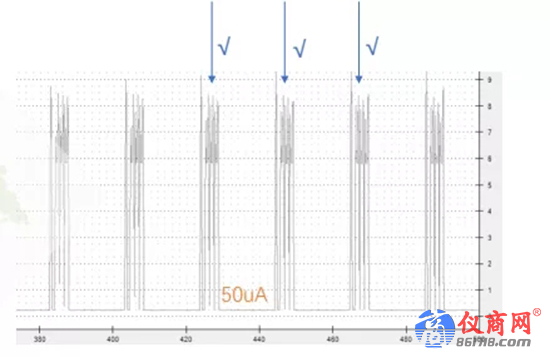

eDRX

由于不能實現網絡喚醒，暫時不能實現實時下行，eDRX的靜態功耗較高，PSM頻繁重連耗電也較高；必須由終端觸發上行后才能間接實現下行，例如充值時要求用戶按下按鍵。

遠程升級

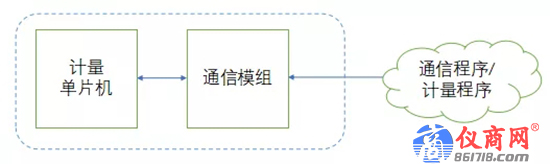

如果MCU實現穩定可靠的升級，可以靈活變更計費模式，實現先部署后設定功能，降低管理難度，減少上門維護；計量功能程序僅幾十KB，NB-IoT完全能支撐遠程升級；計量MCU使用低成本解決方案，F(xiàn)lash緊張，升級功能必定增加成本；部分NB-IoT模組實現了遠程升級，可以考慮借用NB-IoT模組實現計量MCU升級功能。

展望未來

計量的電子化和抄表的數字化一直是智能表計發展的兩大旋律，計量通信一體化能真正做到更低成本、更低功耗、更易于升級，是自動抄表發展趨勢之一。

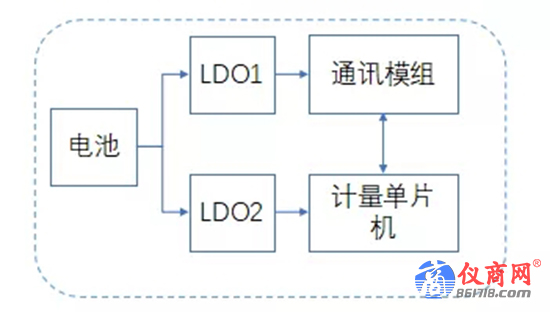

1+1方案，元器件多，功耗高，升級不方便

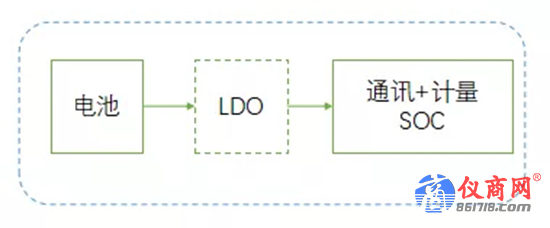

一體化方案，節省成本，降低功耗高，便于升級

要實現計量和通信實現有機融合，需要從表計實際應用需求出發，結合通信功能的實現方案，設計出專用SOC。
