伴隨著電子技術的迅速發展，汽車電子技術在系統的網絡化、體積的微小化、系統集成等方面的研究取得了長足進步，汽車電子技術的未來發展趨勢朝著信息化、安全、綠色、環保、高效、節能的方向發展。特別對于安全而言，始終是重中之重的話題。

進入自動駕駛和汽車電動化時代，安全的定義范圍和內涵進一步得到擴充和強化，這不僅體現在汽車主動、被動安全系統中各種傳感器的先進性、中央處理/控制/執行單元的響應速度和算法的精確性、車載網絡安全性等等大家常討論的議題，還對遍布全車的電源技術提出了更高的要求，對于用電池、電機、電控變革了汽車傳統動力系統的新能源汽車來說，電源技術的進步更是愈發重要。

圖1：ADI致力于為汽車的電源管理提供領先的創新方案。

無論對于電池管理、雷達系統、測量測控單元、動力總成還是信息娛樂系統、車燈照明等等，在汽車相關電源產品領域的變遷過程中，“安全可靠”也始終是一個關鍵詞。而在ADI公司提供的創新電源解決方案中，這一點可能反映為超低噪聲(電磁干擾)、電池主動均衡和能量?jī)?yōu)化(安全駕駛更長距離)、高低壓雙向轉換、新的浪涌和高壓保護機制等等技術特性，這些技術讓系統實現高能效、優化EMC和PCB空間，提高安全可靠性，適合滿足自動駕駛和新能源汽車系統性能和安全性要求。

例如，針對汽車系統中不同電壓共存在情況，LTC3871的設計思路就是如ADILorry所介紹的，“日益復雜的車載電子功率增加帶來的電流增加伴隨的更粗的電纜提供更大的電流能力。48V系統的出現，是為了優化電纜和車身布線，但是很多系統裝備，依然在短期內沒法向48V系統遷移，因此相當一段時間內，會出現48V系統和12V系統共存的局面，把一個48V的電池組和12V的電池組連接起來，可以雙向供電，并對48V和12V系統進行管理。這樣就可以保證在整個汽車系統安全運行的問題。”

圖2：針對48V/12V雙電池應用的雙向多相同步降壓/升壓控制器方案。

為此，Lorry還在現場為各位媒體展示了上圖這樣的一個系統板，并解釋到：“它的轉換功率有2.5千瓦，能夠提供非常好的穩定性。這個在新一代48V系統的汽車?yán)锩媸欠浅?biāo)準的配置，也可實現雙向電壓轉換。”

而從汽車系統的安全性和可靠性來講，汽車還會因?yàn)殡娖亢驮絹?lái)越復雜的系統而在啟動時或受到意外干擾時會出現瞬間高壓情況，而這很可能導致組件的壞損。傳統的解決方案是加TVS管，但它有比較大的體積和相對高的重量等缺點。那么ADI是怎么解決的呢?

Lorry解答到：“我們考慮Surge Stopper，通過反饋和MOSFET控制把瞬間脈沖的干擾電源尖峰部分全部消掉，確保輸出電壓在我們?cè)O(shè)定的標準范圍之內，車身系統系統會更加安全。再結合可控的電源工藝，車身系統就不會因?yàn)橐馔獾母蓴_造成組件損壞?！?/span>

圖3：可替代TVS和保險絲的浪涌抑制器方案。

激光雷達、普通雷達、相關測量測控單元是未來自動駕駛非常核心和關鍵的平臺。Lorry介紹說，因?yàn)槔走_(dá)和激光雷達的精度和性能、穩定性非常重要，所以針對雷達、射頻、高頻應用，ADI推出了全球噪聲最低的幾款電源：如LT3042、LT3045，噪聲只有0.8微伏，與電池差不多。正是這樣技術的推動和發展，使ADI能夠?yàn)樽詣?dòng)駕駛領域提供更好的性能和可靠性，推動產業的發展。

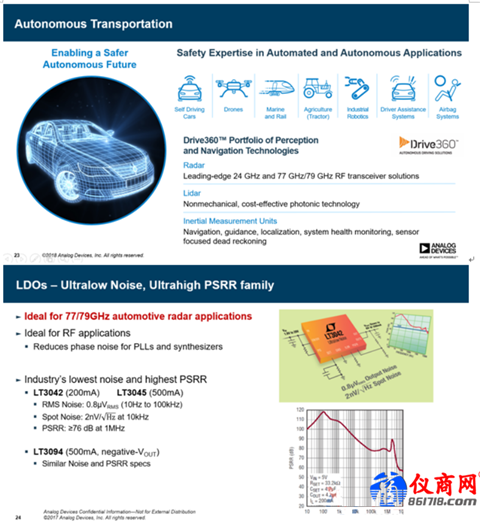

圖4：77/79GHz汽車?yán)走_(dá)應用的理想LDO選擇。

此外ADI廣為人知的新一代Silent Switcher2技術已經被廣泛應用在車用電源中，以減少EMI的影響。如采用 Silent Switcher? 2 架構的開關穩壓器 LT8609S，運用兩個內部輸入電容器以及內部 BST 和 INTVCC電容器，以最大限度減小熱環路面積。由于可提供控制得非常好的開關邊沿，因此 LT8609S 的設計顯著地降低了 EMI / EMC 輻射。這種改善的 EMI / EMC 性能對電路板布局不敏感，從而簡化了設計并降低了風險，即使在采用兩層 PC 板時也不例外。

圖5：Silent Switcher 2讓兩層板也能擁有低EMI。

同時，目前ADI還在開發的PoDL(Power Over Data Line)技術，和POE類似，只不過是通過車載以太網傳輸能量。據悉，目前這只是一個前沿性研究，但隨著車內以太網的普及，為了進一步減低線束重量，PoDL很有可能變成一個標準。如下圖所示，ADI PoDL解決方案，類似POE架構，包括了PSE和PD兩端。

圖6：ADI PoDL解決方案可減輕汽車重量和線束成本。

由于環境保護以及能源短缺，發展新能源汽車成為世界各國的共識。對于中國來說，石油對外依存率逐漸升高已超過 60%，發展新能源汽車更具有戰略意義，因此針對新能源汽車的發展已建立了完整的政策體系，包含宏觀綜合政策、行業管理政策、推廣應用政策及稅收優惠政策等。在政策的推動下，未來幾年新能源汽車銷量將持續走高，有數據表明 2020 年將達到 250萬左右的年銷量。

圖7：BEV 整車成本構成。(來源：蓋世汽車研究院)

相對傳統燃油汽車，新能源汽車(NEV)的汽車電子占整車成本的比例在 50% 以上，特別是動力電池占據整車成本40%以上。ADI針對新能源汽車電池系統推出了一系列能量?jī)?yōu)化解決方案，可實現更長距離的安全駕駛，例如12V系統的BMS、主動均衡以及48V系統均衡應用。

例如，LT8584是一款單片式反激 DC/DC 轉換器，專為高電壓電池組的主動平衡而設計。開關穩壓器的高效率顯著地增加了可實現的平衡電流，同時減少了發熱量。另外，主動平衡還可實現不平衡電池組中的容量恢復，這是采用被動平衡系統無法獲得的特性。在典型系統中，可獲得超過99%的總電池容量。

圖8:單片式反激 DC/DC 轉換器LT8584可用于高電壓電池組的主動平衡。

LTC3300-2 是一款故障保護控制器 IC，適用于對多節電池的電池組進行基于變壓器的雙向主動電荷平衡。該器件集成了所有相關的柵極驅動電路、高精度電池感測、故障檢測電路和一個帶內置看門狗定時器的堅固型串行接口。

而鉛酸電池平衡器LTC3305 可平衡多達 4 節串聯連接的鉛酸電池。它旨在與一個單獨預先存在的電池充電器結合使用以作為高性能電池系統的一部分。其集成了所有的電壓監視、柵極驅動和故障檢測電路。

圖9：汽車大燈LED啟燈矩陣方案為汽車提供了一種更佳的安全性。

ADI對于比較流行的概念啟燈式大燈方案也有涉足。汽車前面有一排不同的燈，每個燈單獨控制，汽車在道路上行駛時，系統可以通過計算機控制、總線來控制LED矩陣。然后把對應車位置的那個LED燈給關掉。這樣做的好處是即可以繼續照亮其余部分的道路，同時不會晃到對面來車和人。ADI這項技術已經推向市場，有助于更安全地在未來自動駕駛和自動化程度越來越高的場合下解決安全性問題。
