冬季冰雪運動愛好者肯定不陌生，畢竟，歐洲哪個雪場沒有 K?ssbohrer 公司的紅色 PistenBully 壓雪車是難以想象的，因為它是確保滑道和越野滑雪道安全的基本配置。

那么，這些壓雪車是怎么生產出來的呢？哪款檢測系統用于其質量控制和零部件的測量呢？PistenBully 產品線前段時間為其現有的 3D 坐標測量系統新購置了兩款測量設備，即來自 CREAFORM 形創的計量級便攜式三維掃描儀 HandySCAN 3D 和攝影測量系統 MaxSHOT 3D。

制造和質量控制

一輛 PistenBully 壓雪車由大量的零部件和復雜的幾何組件組成。有些是 K?ssbohrer 公司內部開發的，有些則是從外部采購的。例如，半成品、定制鋼板甚至是預制鋼結構都是在 K?ssbohrer Gel?ndefahrzeug AG 自己的焊接車間焊接完成的。而采購的部件在預裝和總裝階段組裝。與所有 PistenBully 產品一樣，檢驗人員會隨機或按需檢查這些產品是否符合要求。各種零部件的尺寸是用三維掃描儀測量。此外，整車要經過性能測試，然后再接受最終檢驗。

駕駛室機架示例

PistenBully 壓雪車的駕駛室機架主要由鋼制成，這些鋼來自不同的供應商。機架的各個部件的尺寸可以達到 5 m3，焊接公差可以達到 +/-2 mm。為了確保從一開始就制造出符合尺寸的產品，駕駛室機架的焊接結構在車輛投入生產之前是經過精確測量，在車輛投入生產后只隨機或按需進行測量。

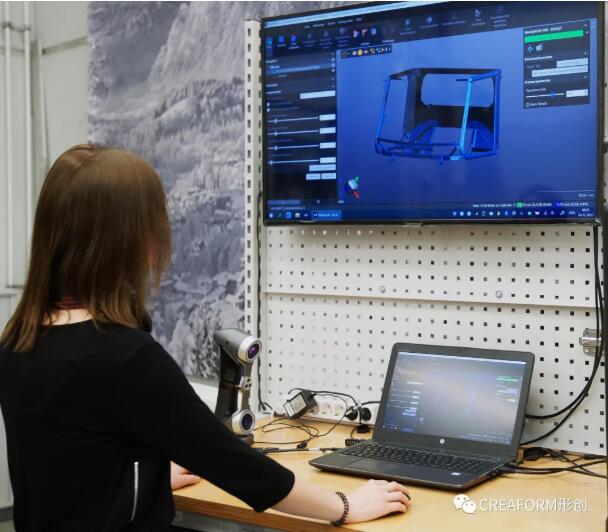

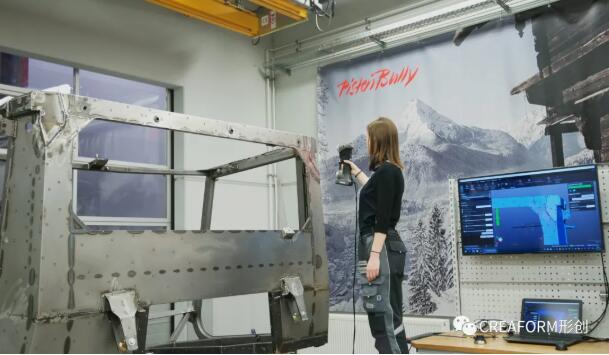

由于駕駛室機架的尺寸和需要記錄的數據量過大，測量分三個階段進行：先測量駕駛室機架的左右兩部分，然后測量中間部分。為此，員工對焊接結構進行了清潔并為其分配了目標點。為了測量具有重要尺寸的輪廓，即安裝面、干擾其他部件的輪廓、密封面或接合面，他們使用了 HandySCAN 3D 便攜式三維掃描儀和 VXelements軟件平臺。為了實現“蛙跳”，即在掃描過程中跳過那些不需要的部件輪廓（如直線和平面），他們還使用了攝影測量系統 MaxSHOT 3D。

在部件數字化后，其數字模型在 Polyworks 軟件中與現有的 3D 數據集（CAD）進行比較，這樣就可以確定任何問題區域，而不必檢查每個單獨的部件。由此產生的色差顯示了機架的尺寸精度以及焊接設備的設置是否正確。

光學計量技術的優勢

K?ssbohrer Gel?ndefahrzeug AG 質量中心 的 Armin Zinser 解釋說：“多年來，我們一直使用坐標測量機進行質量控制。然而，Creaform 形創公司的便攜式三維掃描儀和光學測量系統使我們能夠靈活地、自主地進行測量。其便于操作，可以在任何地方使用，如測量室、裝配過程中以及戶外等，而傳統的測量系統往往需要精確的設置，不能在任意環境中使用?！?

“我們對 Creaform 形創的系統設備在各方面的表現都非常滿意。它們使我們能夠更容易、更迅速地檢查已經組裝好的安裝面和部件。該系統通過顏色比較也使我們更容易、更快速地發現三維輪廓的 CAD 是否匹配?？偠灾?，我們節省了 25% 的設置和測量時間，而在測量相應的組件方面則節省了更多的時間，” Zinser 先生解釋說。
