電力是關系國計民生的基礎性產業，關注電力安全，對電力系統的穩定運行具有重要作用。目前發電、輸電、變電、配電等電力系統在其運行過程中，由于運行環境復雜、時間長等因素，電力設備及線路會出現不同程度的損壞缺陷，不僅影響電力系統正常運行，還可能導致電氣火災事故。
產生原因：
1.電力電纜和導線接觸不良或者出現斷路故障。
2.變壓器、斷路器、隔離開關等電力設備出現絕緣老化、積污、過載、接觸不良等問題。
傳統巡檢通常依賴五感（視覺、聽覺、嗅覺、味覺、觸覺）判斷損壞缺陷，需要大量人力物力，且可能造成二次損壞或者疏漏無法直接接觸的部位，無法對巡檢線路擁有直觀、全面的了解把握。
紅外熱成像作為一種快速、無損、非接觸式的檢測技術，能夠在不影響運行的狀態下對電力系統的電力設備和電纜線路進行故障檢測。當電力設備或線路出現損壞缺陷，其故障點通常伴隨異常升溫。紅外熱像儀通過熱成像圖，利用實時的畫面顏色直觀展示測量部位的溫度場分布、溫度值數據，運維人員據此進行預警和診斷，發現肉眼觀測不到的缺陷。
紅相科技T70是一款專家級紅外熱像儀，采用高像素非晶硅微量熱型探測器，搭配手自一體鏡頭，擁有非常優秀的成像質量，滿足市場對高端熱像儀的嚴格要求。
手持式熱像儀，操作簡單

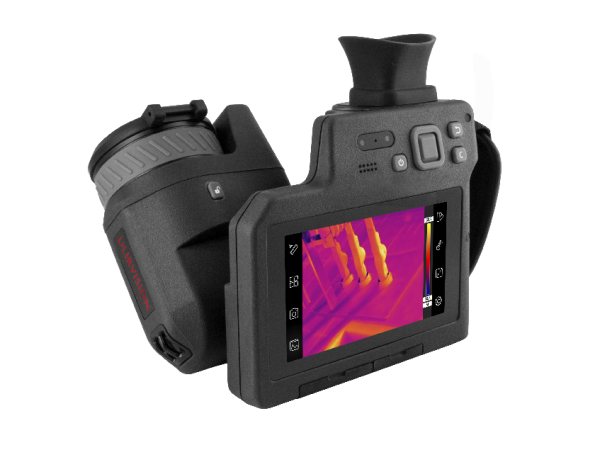

T70采用人體工學設計，結構緊湊，體積小，重量輕，手自一體鏡頭可進行180°旋轉進行多角度觀測，搭配5英寸高清觸摸顯示屏，方便隨身攜帶和現場使用，能夠滿足各種場景的測溫需求。
三大測溫模式，精準實用

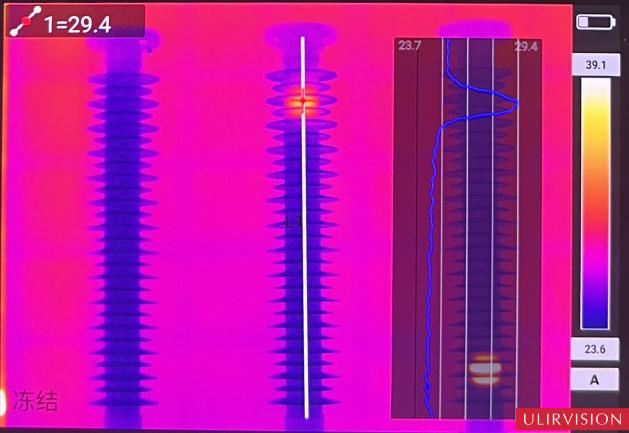

（1）線測溫模式：以線條的形式顯示溫度數據。這種模式通常應用于需要快速測量和標記物體表面的溫度分布的我情況，特別適用于需要精確測量和標記特定區域的場景。如圖畫面出現一條直線，自動追蹤最高溫顯示在左上角，并在畫面右邊顯示溫度曲線分布圖，可以清楚看到此條直線區域的溫度分布，最高峰則代表最高溫點。

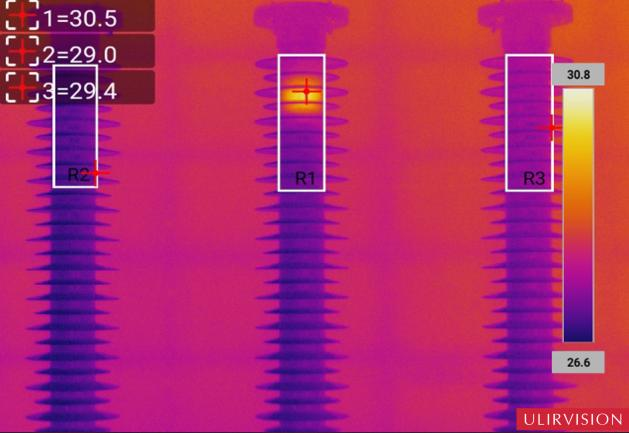

（2）開窗模式：可將被測目標框在區域之內，矩形框可通過觸屏調節位置和大小。此模式下，儀器通過智能算法調節色標上下限，同時顯示十字標追蹤的最高溫于左上角。當被測目標背景雜亂或溫差較小，開窗模式可有效捕捉微小溫差，呈現優秀的對比度，輔助判斷細小溫差缺陷。如圖所示，開窗模式對R1區域生效。

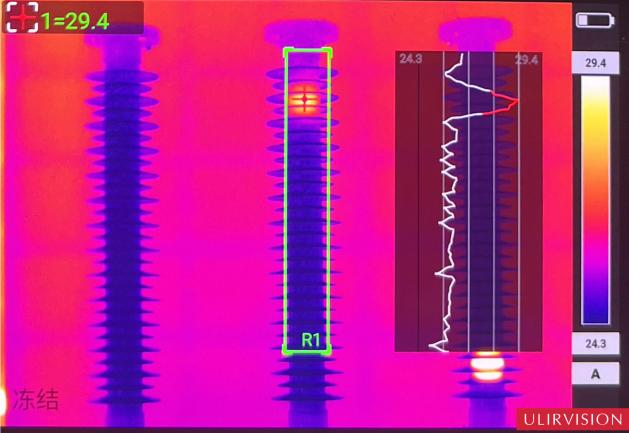

（3）絕緣子模式：T70內置自主開發的低值零值絕緣子診斷算法，根據絕緣子串的熱像特征，凸顯溫度差異，可直觀呈現低至0.5k的微小溫度差異，輔以溫度曲線分布和診斷規則，研判低值、零值絕緣子，幫助運維人員及時發現輸、變電絕緣子設備的熱缺陷。
四種圖像呈現，按需匹配

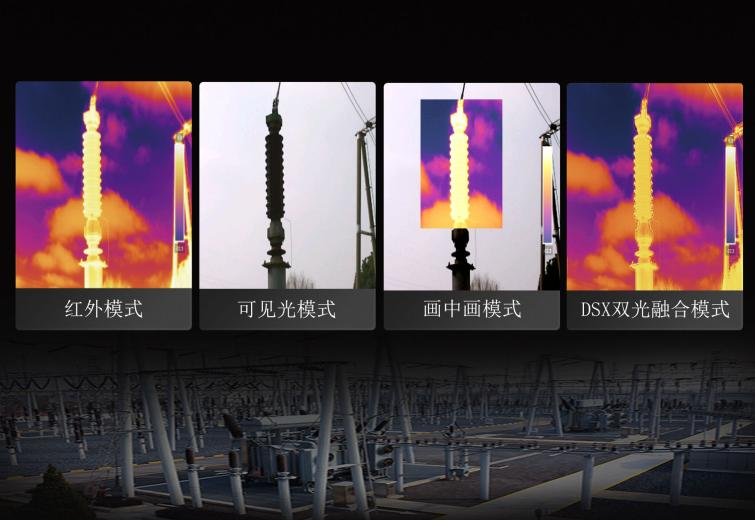

紅外|可見光|畫中畫|DSX多種圖像模式靈活切換，自由選擇。
五大優點，安全高效
①簡單直觀：智能對焦，熱成像圖直觀顯示，輕松識別異常高/低溫點，發現故障隱患；
②高效省時：無需使用檢測試劑或耗材，可在短時間內完成大面積巡檢，節約檢測時間，提高了檢測效率。
③安全精準：無損式、非接觸式、遠距離測溫，避免檢測過程中對設備造成影響及潛在風險，同時也不會對檢測人員構成安全威脅。
④全天候工作：不受光線限制，不受黑夜和惡劣天氣影響，支持全天候多環境檢測。
⑤專業紅外軟件：WIFI、USB實現遠程控制，實時全輻射視頻流播放，支持數據一鍵導出，智能紅外分析，生成報告。
實戰應用

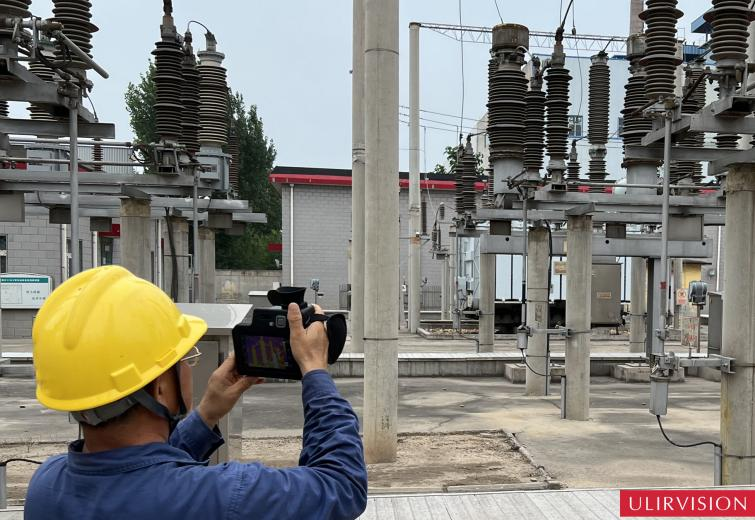

非接觸式紅外熱成像儀T70通過溫度檢測、圖像分析、智能診斷等技術，在電力設備運行狀態檢測中有著無比的優越性。在實際應用中，已經成功發現了許多輸變電站的故障問題，作出及時的維修和處理，避免了事故的發生。此外，紅外熱像儀的數據記錄和專業報告也為設備的更新和替換提供科學依據。
變壓器由于長期裸露在戶外，箱體易老化，變壓器套管則容易套管缺油、導電回路連接件接觸不良，從而導致變壓器箱體異常過熱，高低壓套管上下兩端連接接觸點溫度異常升高、渦輪過熱等現象。一旦熱隱患未被及時發現，將可能導致嚴重的電氣火災和安全事故。
配電箱是電力系統中的核心設備，承擔著電能分配和保護的重要任務。然而，由于長期運行和環境影響，配電柜存在著過載、短路、接觸不良等各種潛在問題。使用紅外熱像儀進行檢測，工程師可以及時發現配電箱內的異常溫度點，及時發現隱患，采取進一步措施，確保電力系統的安全穩定運行。
線夾是輸電線路的重要部件，腐蝕、積污、老化、接觸不良等都易引起易常過熱點，保障其可靠性是電網安全穩定運行的重要因素。T70適配超長焦鏡頭，解決線夾測量距離遠的問題。
弧光、內部絕緣材料劣化和損壞等都會引起避雷器故障，這些故障會使避雷器產生異常高溫點，紅外熱像儀可以通過檢測避雷器表面的溫度分布情況，快速、準確地識別避雷器的故障情況。
變壓器的套管，作為變壓器內部與母線結構的連接部位，是變壓器上極易發生缺陷的部位之一。變壓器套管常見問題有套管漏油，缺油，內部金屬導體接頭松動，造成接觸不良等，從而引起接頭處溫度異常升高，而套管接連端部的溫度變化是判斷變壓器是否異常的重要依據。
