前言

在信號源輸出方波時，我們經常會遇到輸出方波信號“不標準”的問題，這個問題很多時候可以通過更換更好的信號源來解決。

但奇怪的是，在某些場合下，更新更好的信號源輸出的方波卻還不如之前的方波，新的方波出現了嚴重的過沖和振鈴，遠達不到我們的預期，這到底是為什么呢？

01 問題重現

為了還原這個問題，我們使用一個最高輸出頻率為1GHz的信號源A與一個最高輸出頻率為25MHz的信號源B進行對比。

設置兩臺信號源輸出10MHz 1Vpp的方波信號，接入到一臺帶寬為200MHz的入門級示波器中，并對信號進行觀測。按照我們的設想，A信號源的方波應該能有比較完美的表現，而B信號源則可能會有一定程度的失真。

但結果出乎我們的預料，性能更強勁的信號源A所發出的方波產生了嚴重的過沖和振鈴，僅看示波器顯示的波形而言，甚至不能說對B產生的方波有明顯優勢。

A信號源

B信號源

02 問題分析

面對這樣的問題，我們首先可以考慮是否為示波器帶寬不足產生了截?cái)嘁约白杩共黄ヅ涞膯栴}。

信號源與傳輸線的阻抗需要一致并與負載阻抗保持一致，而用來測量信號的示波器由于只是入門級示波器，并沒有50Ω阻抗端，只能使用1MΩ端進行測試，而這會在傳輸線終端產生反射，從而干擾到測試信號。

我們可以為示波器增加50Ω的阻抗匹配器，以降低反射波強度，達到準確測量。

此外，示波器測試系統對信號的影響也會導致這類問題。所以除了示波器本身的阻抗檔位，也應該關注測試中使用到的線纜。如果測試時是使用的夾子線纜，夾子本身并沒有屏蔽層，就會在高頻時造成較大影響，在這種情況下，測出來的結果也與使用同軸線纜進行測試時有著很大的差異。

A信號源結果

B信號源結果

使用非高頻線纜測試

A信號源結果

B信號源結果

使用高頻線纜測試

如上圖所示，線纜對測試結果影響顯著，所以可以得出結論，之前過沖的出現確實與阻抗不匹配相關。

在這里，我們可以額外再思考一個點：此次測量問題，可不可能與沒有輸出合適數目的頻率成分來描述信號有關呢？畢竟，信號源無法輸出到無窮的諧波頻率成分，一個方波信號包含諧波成分卻是，所以信號源輸出信號總會出現頻率截?cái)?。而越高端的儀器，輸出的方波高頻分量就越多。

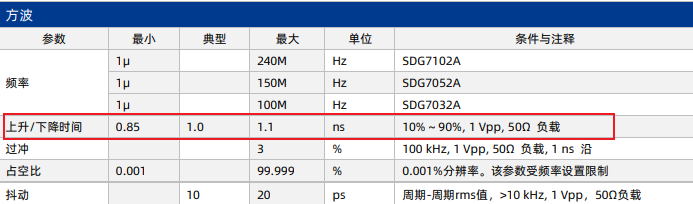

為了驗證這個猜想，我們分別查閱了A信號源和B信號源的數據手冊，

A信號源數據手冊

B信號源數據手冊

兩個信號源輸出方波的上升時間相差在十倍以上，越多次諧波合成時方波的上升時間也越短，同時越接近理想方波，顯然A信號源參與合成的方波的高次諧波更多。高次諧波越多，受到高頻的影響也更大，這也是為什么兩者設置頻率均為10M，結果卻有著較大的差異，發生頻率截?cái)鄷r(shí)有著更快上升沿的信號源A受到的影響也更大。

總結

在遇到諸如過沖這類信號完整性問題時，可以先檢查測量系統與待測信號的阻抗匹配問題，遇到不同源間測試差異時，可以先比對兩者構建波形時在數據上是否存在差異，以及測量系統對其的影響程度。
