一、方案需求資料
機房溫度監測需求分析
在政府、企業、電力、石油、航空、鐵路等領域是關鍵機器設備是動力供應的保障，沒有人可以負擔得起意外停產和代價過高的停工期所帶來的損失。若不能對每個有主機設備的機房潛在故障進行監測預警，將會導致意外狀況下的系統癱瘓。長期過載、發熱所引起的火災事件時有發生。機房溫度監測就是為了避免上述情問題的發生。
機房溫度監測，能提早發現故障點，溫度異常點適用于危險品倉庫、計算機房、重點實驗室、機要部門、生產廠房等防火重點場所監控、火險預警監測等場所，防患于未燃，有效減少高溫事故造成的損失。
1、目前，每個有主機設備的機房技防基本上都做了環境監控，布設了眾多傳感器，智能UPS, 溫濕度檢測儀等等，但在各地新聞還是可以看到機房安全事故（如火災，斷電故障），探其原因無外乎以下幾個方面：
? 在建設機房過程中沒有按照國家標準進行，導致各種設備安裝間距過密，設備運行過程中熱量不能很好散發，造成局部升溫，進而引起線路短路，嚴重時造成火災；
? 日常維護不到位，疏于日常巡查維護；
? 監測設備失靈。

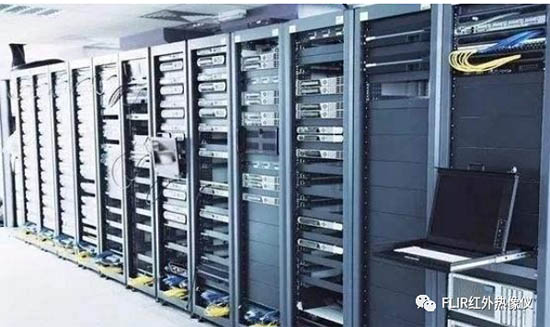

機房屬于密閉空間，由于長時間閉塞，房?jī)?nèi)溫度容易升溫，盡管有精密空調自動降溫，但由于設備本身長時間工作，溫度會急劇升高，相對于周圍環境而言，其可形成高溫區。
2、對配電柜、加工和制造業、數據中心、發電站和配電站、運輸和公共交通、倉儲設施、冷庫等需要無間斷狀態監控的設備而言，對關鍵機電設備的無間斷狀態監控提供連續的溫度監控和報警，防患于未燃，是關鍵設備安防監控方案目的。
箱體溫度過高
密集的電力線纜長時間運行，機房?jī)?nèi)配電柜的柜內溫度可能超過40度，而這已經超過了國家強制規定的箱體運行溫度。
造成的后果主要有：容易加速線纜絕緣皮老化。線纜絕緣皮的材料設計是有一定的運行環境要求的，一旦電纜長期高負荷運行、絕緣皮外溫度超過設計溫度、短路等問題都會造成絕緣性能降低，一旦出現絕緣性能降低往往伴隨著的是著明火這類嚴重的消防問題。
機房溫度監測就是為了避免上述情問題的發生。

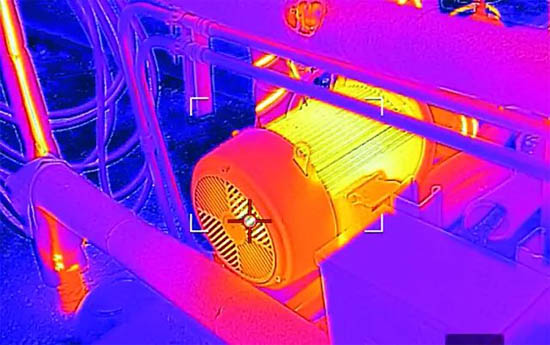

熱成像已經過證明，是在故障可能發生之前，監控機器健康狀態以及檢測潛在故障點的一種有效方式。可利用熱成像對機電設備的關鍵運行狀態健康狀況以及磨損特性進行評估，同時，縱向溫度數據對預測性維護計劃非常有幫助。
熱成像可能是當前可用的最簡單的一種非接觸式溫度測量方法。對機器部件的“熱點”進行監控，例如：電機、軸承、換熱器、冷卻風扇、排氣口、管道等，可以對日后可能出現的故障點向您發出警告。此外，對電氣部件熱掃描，例如：電纜、電線、端子以及控制面板，能夠快速地暴露諸如以下問題：負載不平衡、電流過載、電線松動、端子腐蝕或熱管理問題。
熱成像有助于在早期檢測到問題 — 提早控制問題發展為代價高昂、潛在關鍵的設備故障。
熱成像使這些不可見的問題可見，因此，可在發生災難性故障之前采取校正性措施。這就是為什么采用熱像儀用于關鍵設備監控會成為防止意外、非計劃停工的極為有效的一道防線。
二、傳統監測方式
傳統的安防方式：其根本原因在于安裝的溫濕度監測儀等探測設備主要監測的是整個空間平均溫度，并不能很好地監測到設備各部位溫度變化情況。測溫預警型熱成像雙目護罩網絡攝像機是一款極好的輔助監測設備。對機房溫度的監控，對機房?jī)?nèi)關鍵機電設備的無間斷狀態溫度監控，并提供連續的溫度監控和報警，防患于未燃，只有紅外熱像儀能勝任。
為什么要用紅外熱成像儀

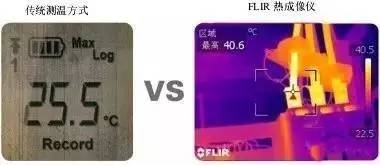

傳統測溫方式只能測量某點或某區域內的平均溫度值，熱像儀測量的是整個面每一點的溫度，能直觀顯示出機房測量區域內的溫度分布情況，便于我們快速直觀發現隱藏的故障點或熱分布特性。
FLIR 紅外熱像儀可完美勝任。以下詳細說明。
三、方案原理解析
紅外熱像測溫定義：
紅外熱像儀是利用紅外探測器和光學成像物鏡接受被測目標的紅外輻射能量分布圖形反映到紅外探測器的光敏元件上，從而獲得紅外熱像圖，這種熱像圖與物體表面的熱分布場相對應。通俗地講紅外熱像儀就是將物體發出的不可見紅外能量轉變?yōu)榭梢?jiàn)的熱圖像。
紅外熱成像測溫監控系統，利用了紅外熱成像技術原理，通過接收物體發射的紅外線，將被測目標物體表面的紅外輻射轉變成視頻信號，結合圖像監控、測溫預警等功能實現監測區域表面溫度變化、及其他異常事件的目的，有效減少溫度過高自燃起火所帶來的損失。
測溫結果可疊加顯示在可見光視頻中；測溫技術實現了實時測溫區域，且可實現全屏測溫、鼠標點測溫，最高、最低、平均溫度統計、實時和歷史溫度曲線、自動追蹤移動高溫目標并測溫等。設定溫度 其中FC-R和FLIR AX8的另一個重要功能是 測溫預警功能。
四、方案產品特性
FC周界測溫報警解決方案原理

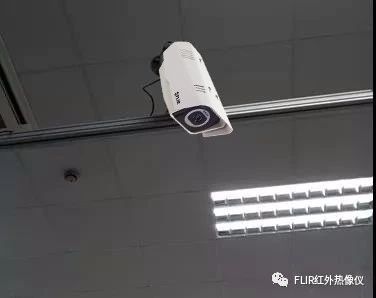

熱成像是唯一一種可將熱信息瞬間可視化并加以驗證的診斷技術。熱成像通過對非接觸探測到的紅外熱能加以量化，能準確測量被攝物體表面溫度，通過對被攝場景的熱能分布和溫度分析，實現對環境或物體的異常診斷。可追蹤場景或區域高溫目標，當溫度高于設定值時可發出報警。全新FLIR FC-R 系列是一款固定網絡式安防熱像儀，其內置的非接觸式測溫功能適用于火災探測、安全監控和設備熱溫監控。
大家推薦 FLIR FC-R系列熱像儀其耐久性超越行業標準，且享有FLIR無與倫比的3年整機質保和10年探測器質保。
全新FLIR FC-R 系列是一款固定網絡式安防熱像儀，其內置的非接觸式測溫功能適用于火災探測、安全監控和設備熱溫監控。

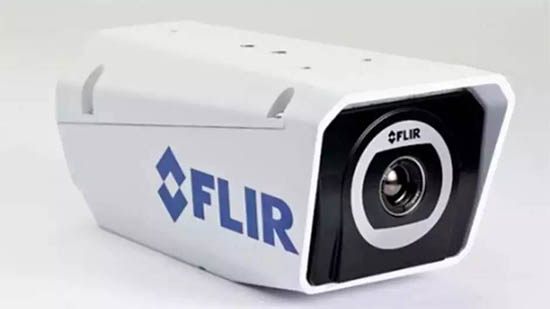

FLIR FC-R系列
FC-R系列具備單板、非接觸式溫度測量功能，能夠?qū)ψ冸娬?、廢物處理以及貴重設備進行火災檢測、安全性以及熱監控。FC-R系列同時具有最新的細節成像和車載視頻分析技術。FC-R系列通過電子郵件、網頁和移動應用程序、優勢的圖像儲存、數字輸出或VMS事件通知，提供可靠的檢測和靈活的報警選項。
特性：
? 內置視頻分析器，具備識別入侵對象是人還是車輛的能力
? 校正測溫功能適用于火災探測、安全監控和設備熱溫監控
? 多種告警通知選擇，包括電子郵件、數字輸出或VMS報警
? 非常適合與第三方分析設備配合使用，包括FLIR全球合作伙伴提供的分析設備
? 可通過web或手機應用配置熱像儀
? 寬動態范圍熱成像，適用于業界領先的威脅偵測
五、產品特性優勢
全新FLIR FC-R 系列是一款固定網絡式安防熱像儀，其內置的非接觸式測溫功能適用于火災探測、安全監控和設備熱溫監控。
FC-R 優勢
１.防火于未燃、早期預警、報警及時、準確定位：
采用先進的高靈敏度制冷型紅外焦平面探測器,結合極具優勢的紅外測溫成像技術，產品性能達到國內領先、國際先進水平，該產品可準確地檢測SF6氣體泄漏點，其熱靈敏可檢測設備極小的溫度差，是一款具有卓越性能的高端熱像儀。
●內置視頻分析器
●校正測溫功能適用于火災探測、安全監控和設備熱溫監控
2.大空間非接觸防火
系統能穿越燃燒引起的濃煙，即使在沒有光線的環境下，依然能精準定位著火點，幫助救援人員快速滅火。
3.精準定位著火點
只需數個探頭，就能完成大空間的實時防火監控，監控過程中無需接觸作業面，無論安裝，還是日常維護都非常方便。
溫度監測應用領域
采用紅外成像檢測技術可以對正在運行的設備進行非接觸檢測，拍攝其溫度場的分布、測量任何部位的溫度值，據此對各種外部及內部故障進行診斷，具有實時、遙測、直觀和定量測溫等優點，用來檢測發電廠、變電所和輸電線路的運轉設備和帶電設備非常方便、有效。
1.機房，關鍵設備測溫檢測
2.電廠--運行設備溫度是否過高；煤堆--溫度過高是否有自燃現象等等 ，發電及配電，變電監控站，關鍵設備監控，天然氣處理，輸送及存儲，存儲區防火，火焰檢測，煤堆場防火，木材存放區防火，廢料存放區防火。
