一、簡介

以太網分析儀netANALYZER可以測試profinet，EtherCAT，Ethernet/IP.sercos.Modbus/TCP等實時和非實時網絡，主要有如下功能：

1.1、Data Recording-數據記錄

可保存網絡中所有的記錄幀，可用wireshark等第三方工具打開；

1.2、Time Measurements-時序測試

可以分析報文幀出現的頻率次數，以及通過設置不同的port端口來實現計算網絡中不同位置點報文幀傳輸?shù)臅r(shí)間，比如對circle time的測試，對jitter的測試等；

1.3、Analysis of Network Load

可以測試不同以太網幀幀在網絡中的傳輸負載，可以圖形化顯示負載的變化規律；

1.4、其他參數

可測試以太網其他幀錯誤，見4.5小節

二、硬件介紹

24V電源供電；

USB接口：可以插U盤保存記錄；

Uplink網口連接PC，作為數據傳輸網口連接PC端

TAP A和TAP B共4路網口，兩組網絡，可實現同時對兩路網絡的測試；

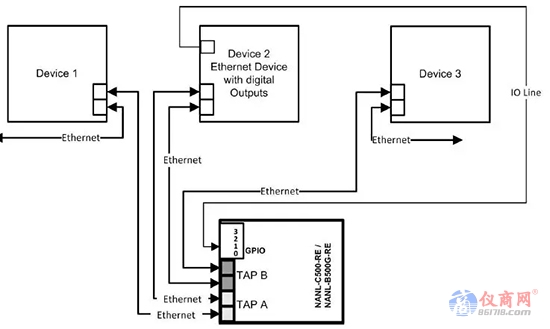

External IO口，外擴GPIO口，可接遠程IO，實現對擴IO的信號抓??；

三、軟件安裝

四、EtherCAT測試步驟

分別測試了KPA EtherCAT master和以及其他主站的，硬件接線如下圖，使用了TAP A的port0和port1，主站網口--->port0--->port1--->從站伺服

4.1Data Recording-數據記錄功能

4.1.1設置過濾條件：

此處并不設置任何過濾條件，全部EtherCAT的報文幀都會被抓取下來，port0和port1的設置都一致，設置完成后需要點擊apply to all。

4.1.2選擇數據記錄功能

4.1.3導出抓包數據

可以通過wirshark等第三方軟件工具打開

4.1.4測試結果

4.2.Time Measurements-時序測試

4.2.1設置過濾條件

參考4.1.1設置過濾條件如下，比如設置LWR報文指令，位置如下

4.2.2選擇時序測試功能

在彈出來的時序圖，可根據不同端口port的設置來確定不同參數的設置，比如from port0 to port0，是用來測試circle time。

4.2.3測試結果

改圖橫坐標是circle time，縱坐標是采樣次數，可以看出，如果circle time 不抖動的話，是一根直線，如果存在抖動的話，會呈現一個類似正態分布的圖像

KPA EtherCAT master-500us

其他主站-500us

其他主站-1000us

其他主站-4ms

4.3.Analysis of Network Load-網絡負載

4.3.1設置過濾條件

首先需先將Filter Setting下的過濾條件打鉤去掉，然后新增加額外的過濾條件如下，比如我需要查看EtherCAT報文的負載情況，我設置過濾條件如下

4.3.2選擇網絡負載功能

4.3.3測試結果

4.4其他參數

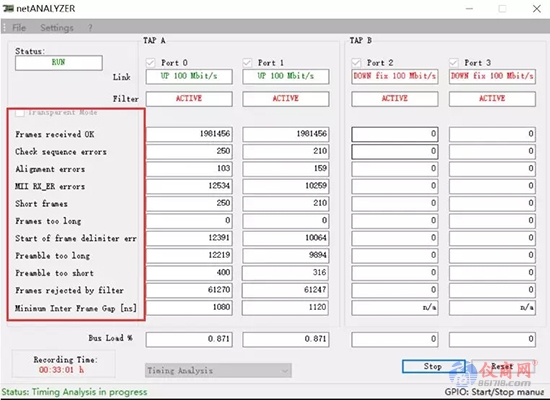

通過測試界面，可以查看到網絡中會出現一些診斷錯誤信息。

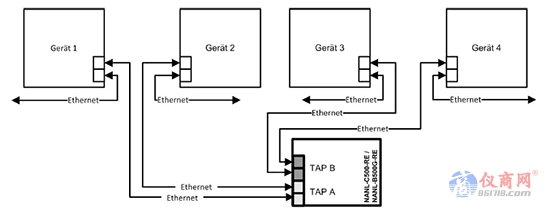

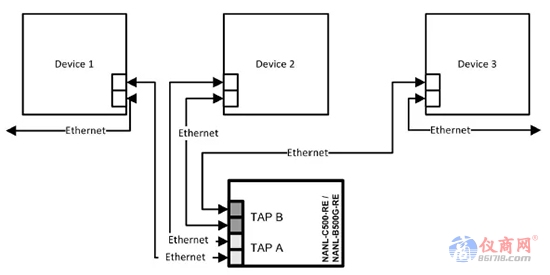

五、其他測試?yán)?/strong>
