（1）FFT運算功能。

通過FFT運算，可以有效地分析波形的頻域特性，直觀地查看到波形中存在的各個頻率分量的功率、有效值、相位等特性，有效地應用在分析被測系統中的諧波分量和失真、電源信號中的噪聲特性等場合。ZDS2000系列示波器標配4Mpts的FFT，在1GSa/s的FFT等效采樣率下頻率分辨率仍能精細到250Hz，可準確快速的分析信號干擾來源。

（2）數字濾波器功能。

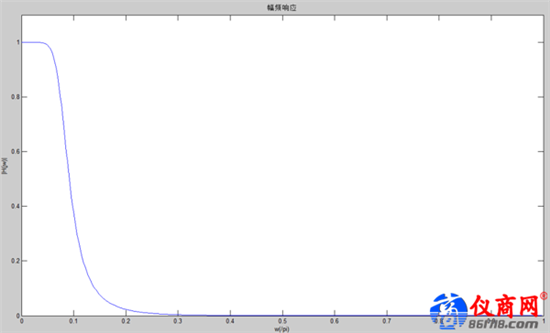

它是使用IIR或FIR數字濾波器，對被測信號進行數字濾波。通過較少的計算量，可以使通帶內具有很好的平坦度、阻帶內有足夠的衰減和足夠小的阻帶紋波。ZDS2024示波器標配的IIR數字濾波功能可選擇高通或低通濾波，截止頻率可選擇100Hz到100MHz的寬調節范圍。如下圖1所示，是ZDS2024示波器在設置歸一化截止頻率為0.08的低通巴特沃斯濾波器的幅頻響應曲線：

圖1、低通濾波器的幅頻響應曲線

（3）自動測量功能。

不僅可以測量通道源的波形，還可以測量經過數學運算或者數字濾波后的波形。ZDS2000系列示波器標配的“真正意義”的參數測量統計會把屏幕上捕獲的所有波形進行測量統計，得出當前值、最大值、最小值和平均值、標準差、測量次數。用戶通過觀察統計最大值和最小值可快速了解波形中可能存在的異常，通過觀察平均值、標準差可快速評估信號特性。

2、各個功能的典型用途

FFT功能：可以有效地分析信號中的噪聲的頻域范圍；

數字濾波功能：可以有效地過濾信號中的噪聲成分；

自動測量功能：可以用于測量經過數學運算或者數字濾波后的波形的各個參數指標。

如上所述，我們已經無形中就將“FFT + 數字濾波+ 自動測量”組合成了一個可用于定位噪聲、減少噪聲、波形測量的利器，可有效地用于存在干擾的被測信號的干擾定位和快速測量。下面，我們就用這個利器來解決一個經常會遇到的信號測量的問題。

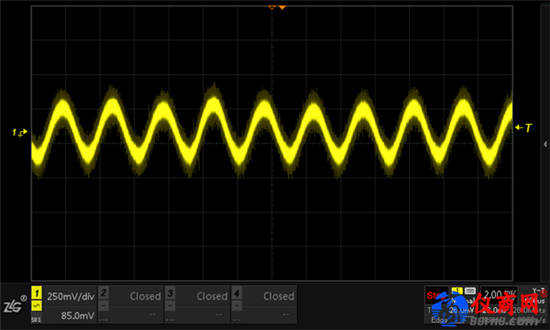

當我們在測量某些正弦小信號時，經常會發現紋波信號會夾雜很多的高次諧波和噪聲干擾，造成波形不能有效觸發，更重要的是測量結果誤差很大。波形如下圖2所示：

圖2、帶干擾的原始波形

下面，我們就看如何使用運用三大功能的組合來解決這個問題，具體步驟如下所示：

Step1：定位噪聲范圍

使用FFT運算功能，得到該波形的頻域特性，分析波形的噪聲干擾范圍，從而定位噪聲范圍。

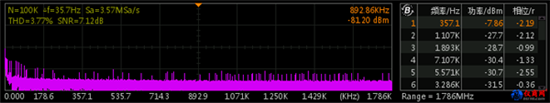

圖3、示波器FFT頻譜分析圖
