編者按： 橫河YOKOGAWA去年推出了全新一代高精度功率分析儀WT5000，作為百年橫河最高端的功率分析儀，無論在性能指標、功能設計，其創新優勢和突破，都比上一代WT3000E提高了很多。A/D分辨率達到了18bit，整體測量精度達到了0.03%，更精確地反映出被測系統細微的功率變化，用于評價最新產品設計的能量損耗，其產品在目前功率測量界處于頂級水平，遙遙領先。
順應產品與迭代高定位發展的需求，WT5000功率分析儀高精度水平和模塊化的構架，面對當前電力電子、汽車及新能源開發等第四代工業革命的發展趨勢，致力于將精確度與穩定性、抗噪性以及靈活性完美結合，為用戶實現最大程度地滿足節能系統開發測量需求的解決方案。
精度是對測量結果的保障。對于用戶來說，關心的是最終得到的數據是否真實有效。WT5000的高采樣高帶寬、分析儀+傳感器、諧波分析能力等技術，是如何得到開發工程師的高度認可，這又是一款怎樣的測試測量必備利器呢？
為此，本期《儀器儀表商情》報通過與上海橫河國際貿易有限公司產品經理張國躍（以下簡稱張經理）訪談交流，為行業和廣大用戶剖析其黑科技背后的奧秘，探索WT5000核心技術應用的理想測量解決方案
張國躍，高級產品經理，畢業于南丹麥大學，計算機系統工程專業碩士，2005年4月加入橫河，從事測量測試儀器的技術支持和市場開拓工作。
迭代創新 高精度賦能測量
《儀器儀表商情》：YOKOGAWA數字功率分析儀，在全球功率計市場份額上遙遙領先。最近推出的WT5000系列，在測試測量方面有哪些創新優勢和突破之處？
YOKOGAWA張經理：WT5000作為橫河最新一代功率分析儀，無論是性能指標，還是功能設計，都進行了很多創新，有了很大突破，在業界遙遙領先。
首先是整體測量精度，WT5000達到了0.03%，是目前功率測量界的頂級水平，可以滿足當前及今后相當長一段時間電力電子行業對功率測量的精度要求。
其次是模塊化架構，WT5000首次在行業內采用了用戶可更換的模塊化輸入單元，最多7個功率輸入單元，使用戶能夠根據需要自由安裝組合；更為方便的是，當輸入單元需要校準或者維修時，用戶只需要更換并發送相關模塊，不會影響測試的進程，極大降低了用戶的使用成本。
再者是數字并行雙通路結構，WT5000為常規測量和諧波測量分別配備了濾波器，保證常規測量和諧波測量都能達到完美的測試結果。
尤為引人矚目的是WT5000創造性地實現了4組電機評價的功能，最多可以同步評價2組扭矩和旋轉編碼器的ABZ信號測量，或者可以同步評價最多4組電機的扭矩轉速信號，這為電動汽車的多電機同步測試帶來了非常大的便利。
WT5000功率分析儀
WT5000創造性地實現了4組電機評價的功能
《儀器儀表商情》：A/D轉換器的關鍵指標對性能起到怎樣作用？測量高精度可以達到怎樣的結果？
YOKOGAWA張經理：WT5000采用了具有10MS/s采樣率、18bit分辨率的A/D轉換器。10MS/s的高采樣率保證了在測量IGBT、SiC這樣的高頻功率器件時，也能夠捕獲到高頻成分，進行高精度測量，從而拓展了WT5000的應用范圍。
18bit的分辨率比上一代WT3000E 16bit的分辨率高出了4倍。高分辨率的A/D轉換器可以實現對測試信號更細致的測量，是高精度測量的一個必要條件，但是首先要保證進入到A/D轉換器的模擬信號最大限度的接近真實值，才能最終保證測量結果的高精度。橫河依托功率測量領域百年的技術積累，使WT5000的電壓、電流信號采集精度和穩定性達到了前所未有的高度。
工欲善其事必先利其器——產品功耗越是低至極限，越需要高精度和高穩定性的功率分析儀，這樣才能在開發中得到準確的功率測試數據，才能有的放矢，WT5000就是必備利器。
WT5000功率分析儀
全局精度 升級產業生態
《儀器儀表商情》：WT5000系列的精確度和模塊化的構架新功能，為工程師們提供了怎樣的概念？如何充分滿足設備系統開發人員的測量需求？
YOKOGAWA張經理：WT5000的基本精度可以達到±(讀數的0.01%+量程的0.02%)，這樣高的精度水平，能夠更精確地反映出被測系統細微的功率變化，使開發者對產品的效率改進得到數據支撐。例如，光伏逆變器的效率目前已經提升到了非常高的水平，現階段，哪怕是極細微的效率提升，也需要開發者付出很大的努力。如果功率分析儀精度不夠高，就無法驗證產品效率的提升以及開發的成果。因此，WT5000憑借極高的測量精度以及測試結果的高度一致性，在新能源、汽車及電力電子等領域得到開發工程師的高度認可。
創新的模塊化的架構，使得工程師可以在同一臺功率分析儀上針對不同的測試選擇不同的輸入單元類型及數量，提高測試的靈活性從而提高測試效率。例如，在測試30A以內小電流系統時可以配置30A的輸入單元，直接輸入電流獲得最高的測量精度；如果測量更大的電流需要使用電流互感器，工程師可以自己將模塊換裝為5A輸入單元，保證測量傳感器輸出小電流的精度。同時，各模塊可以單獨進行計量和維修，即使個別模塊出現了問題，也不會影響儀器的整體使用，極大提高了儀器的使用效率并降低了維護成本。
《儀器儀表商情》：為用戶帶來價值，解決用戶的問題，WT5000高精度功率分析儀在解決方案的市場潛力如何？
YOKOGAWA張經理：隨著節能和新能源領域的迅猛發展，橫河功率分析儀被廣泛應用于新能源汽車、太陽能光伏逆變發電、風力發電等領域，WT5000作為最新一代的功率分析儀，具有超高的性能指標，是一款立足當下，面向未來的測試儀器。它可以解決目前高頻功率測試的難點，比如IGBT、SiC以及無線充電等功率測試。作為WT3000E的替代機型，WT5000可以迅速取代前者在電機測試臺架，光伏逆變器、風機變流器測試系統中的核心地位，并且在多通道、多電機測試中得到更多的應用。

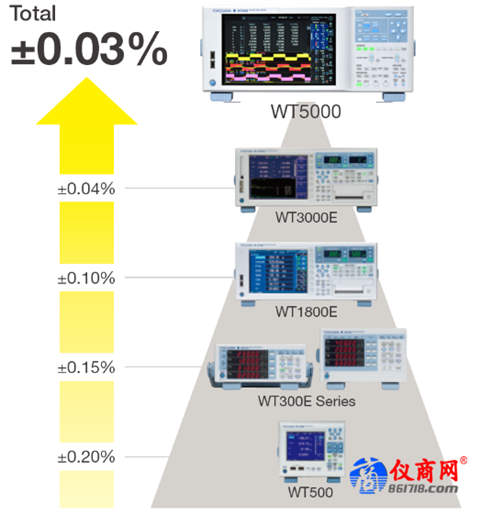

WT5000功率分析儀測量精度達到了0.03%
服務驅動 引領用戶應用前沿
《儀器儀表商情》：WT5000系列作為橫河最新一代高精度功率分析儀，在技術和服務方面有怎樣的支持？
YOKOGAWA張經理：WT5000自發布以來受到了大量客戶的關注。橫河測試測量擁有一支技術精湛、經驗豐富的技術支持團隊，通過面對面的交流和演示，能夠深入了解用戶的應用，解決客戶的問題并提供全面的功率測試解決方案。
作為世界領先的功率分析儀制造商，橫河在中國建立了先進的功率校準系統，向中國地區客戶提供原廠校準和CNAS認可校準。用戶無需將儀器寄回原廠，即可在國內按照原廠標準（YOKOGAWA QIS）進行全部項目的檢查和校準，大大降低了海外運輸?shù)某杀竞惋L(fēng)險。我們同時可開展符合ISO/IEC17025標準的CNAS認可校準，并出具帶有CNAS標志的校準證書。
橫河在中國擁有高水準的維修團隊和專業的維修工具，可以對WT5000這樣的高精尖儀器進行本土維修，為用戶提供全方位、專業、快捷的優質服務。
《儀器儀表商情》：WT5000系列成功走向市場，對當前功率測量?jī)x器和應用發展來說，有何意義？未來YOKOGAWA在產品線有什么期待？
YOKOGAWA張經理：橫河的功率分析儀一直是行業的領跑者，WT5000的成功發布，將使橫河繼續引領功率測量?jī)x器的發展，滿足市場對高精度、高穩定性、高帶寬和多通道功率測試的需求，為實現節能高效的可持續發展社會做出貢獻。
未來YOKOGAWA還會根據市場對功率測量?jī)x器的不同需求推出更多型號以及更豐富的功能，敬請期待。
