前言
本文主要描述一套用于自激勵鎖相放大器自動化測試的 PXI 系統，采用的機箱是60-102B-001，多路復用模塊 40-630-022-D/16/2，以及其他的連接器配件 40-970-068-2m-MM和 40-966-068-F。截至2019年3月，該系統投入運行 30 個月，狀態良好。
測試背景
用戶提供了如下的初始需求：

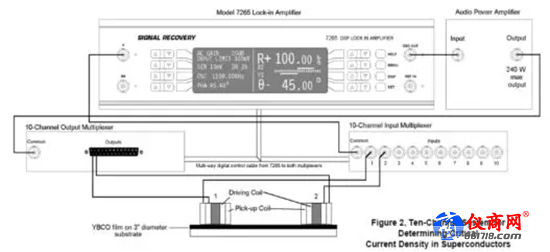

圖1 客戶需求
如圖1所示，為鎖相放大器自帶激勵系統，提供正弦波信號給功率放大器，功率放大器連接到多路復用器，多路復用器的每個通道連接一個線圈（例如共24個通道）作為激勵系統，對應激勵線圈分別有一個檢測線圈，如圖所示，每個檢測線圈連接另一個多路復用器的通道，之后信號進入信號調理模塊。
具體技術要點：
激勵線圈連接的多路復用器需要通道1A以下的電流，檢測線圈的多路復用器通過的電流相對而言小一些；
激勵線圈連接的多路復用器和檢測線圈連接的多路復用器必須保證通道的一致性，如激勵是通道1，檢測部分也是通道1，以下類推；
通道要求，其中一個模塊16或24個通道（僅激勵部分），另一個模塊128或接近的通道；
要點分析：
關于以上的方案，需要注意的是，線圈屬于電感性負載，如果是通過機械繼電器傳送驅動電流，必須保證繼電器觸點額定電流遠高于線圈的穩態電流，才能避免瞬時大電流損壞觸點。初級線圈側建議選擇40-650-002(16通道雙線5A，專用于驅動電感性或電容性負載，http://www.pickeringtest.com/en-cn/product/16-channel-power-multiplexer--2-pole )，檢測線圈側建議選擇40-611-002(79通道雙線2A，http://www.pickeringtest.com/en-cn/product/2a-multiplexer-79-channel-2-pole )。需要根據所需通道數確定產品數量，同時選擇配套的電纜組件。
為了確保通道的一致性，選用雙刀單擲的開關是非常合適的，一個指令就可以實現對應通道的激勵端和檢測端的同步導通，最大限度地減少采用兩個獨立的開關閉合時可能存在的時差引起的波形不同步的風險。
客戶疑慮
針對以上的備選方案，客戶提出了一些疑問，以下是相關疑問的解釋。
1、復用器每秒可切換通道個數？
40-650-002的操作時間為10ms(從斷開到閉合或從閉合到斷開)，40-650-002的操作時間為6ms。這個數值指的是繼電器器件的動作時間。如果采用Windows操作系統，掃描速度會受到工作模式設定、編程方法和對其它動作的等待時間(如波形測量等)影響，合理的估計為每秒掃描10~20個通道。但如果采用特殊的工作模式，每秒可掃描數百個通道，實際應用價值不大。
2、正弦波通過復用器信號會有變化么，還是很好的正弦波嗎，會因為開關的開合有干擾噪聲么？
如果是圖中1KHz左右的正弦波，在繼電器穩定閉合的狀態下對波形幾乎沒有影響。但在開關狀態轉換的過程中(前述10ms或6ms)，由于金屬觸點的特性，會有一個接觸電阻波動的過程，因此在此期間的測量數據沒有意義。開關通道間的干擾可忽略。
3、復用器要和信號調理的鎖相放大器連接使用，根據客戶的方案圖，需要復用器和鎖相同步，客戶可以自己編程用Labview程序控制復用器和鎖相么？
所有Pickering的開關產品都提供Labview驅動。
4、這里標紅的隔離開關的作用主要只是隔離作用而已嗎？

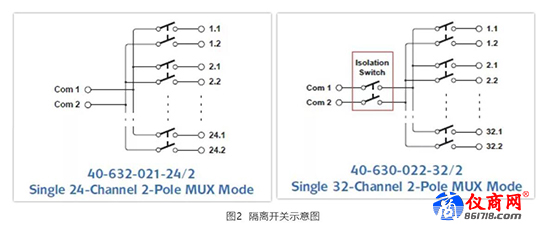

圖2 隔離開關示意圖
隔離開關最重要的作用是當多個模塊公共端并聯使用時，最大程度減少信號帶寬損失。
特別需要說明的是，關于切換通道的問題，我們的解釋是：
這不是只由開關卡硬件決定的，影響最大的是操作系統。如果只是讓開關在那一通一斷，別的什么都不做，每個通斷循環是1ms，寫數據的時間100多us，所以1秒大概能切七八百個通道，但是什么用都沒有，注意NI有的卡用1秒直接除以2倍動作時間得到1秒的切換次數，這算法是錯的。實際有效的應用如果是在windows系統里也就10次以內。
方案改進與最終方案
經過與用戶的進一步溝通，用戶覺得40-650-002，這個型號是不錯的，但是經過具體測量評估，實際電流并沒有達到1A以上；前期可能用不到79個通道的40-611-002，16個或者是24個就夠了，后期才會用128個通道的；信號的帶寬可能也就幾百K，最多是1-2MHz ，需要模塊和配件。我們選擇了16通道，雙刀單擲的40-630-022-D/16/2（2組1:16多路復用，電壓：150VDC/100VAC，電流：1.0A），以及線纜40-970-068-2m-MM和接線端子40-966-068-F。機箱這一部分，按照以上的模塊以及用戶現有的模塊是PCI模塊的，已經安裝在工控機上，所以選擇了7槽60-102B-001。

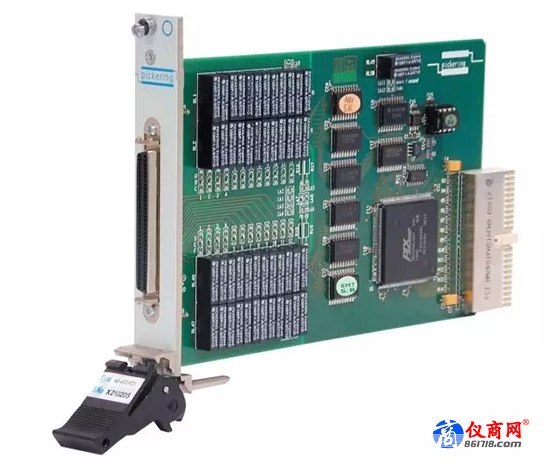

圖3 多路復用模塊40-630-022-D/16/2

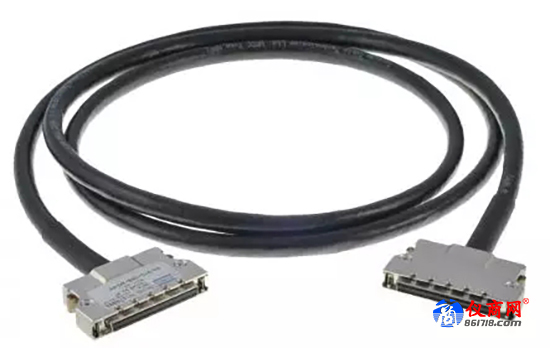

圖4 線纜40-970-068-2m-MM

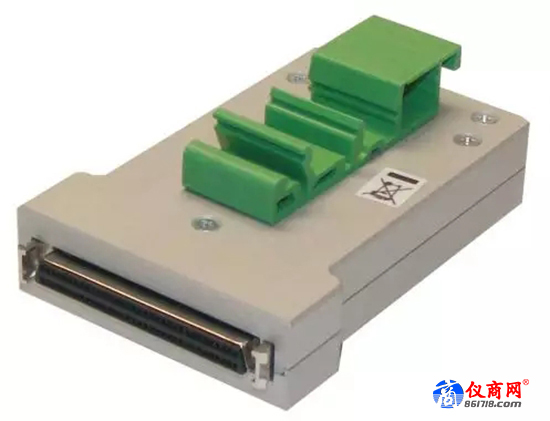

圖5 接線端子40-966-068-F

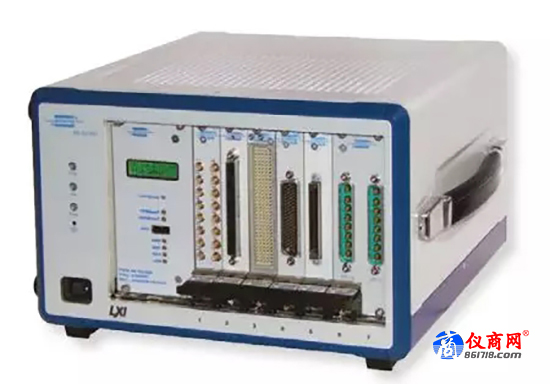

圖6 整體效果圖
針對于這個用戶的需求，就目前的情況，機箱我們可以更換為17年發布的更加經濟、集成度更高的2槽機箱60-104-001。成本上將減少1萬元左右。裸機尺寸從28.017.7x30.3cm縮小到16.5x5.8x30.8cm，重量從5.8kg減少到1.3kg。

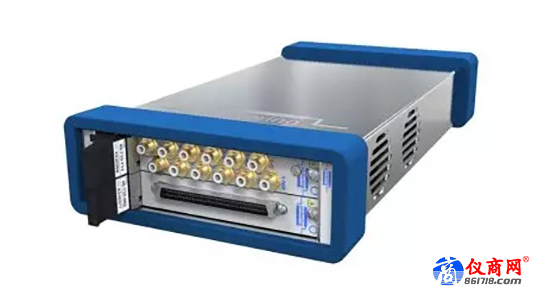

圖7 2槽LXI/USB機箱60-104-001
總結
本方案主要是借助模塊化的多路復用模塊，實現了鎖相放大器測試的自動化，大大減少了測試時間、人力成本，提高了測試效益。在臺式設備測試通道有限與日益增長的自動化測試需求的矛盾中，借助Pickering的開關系統實現海量連接，將會給測試帶來前所未有的便利。
