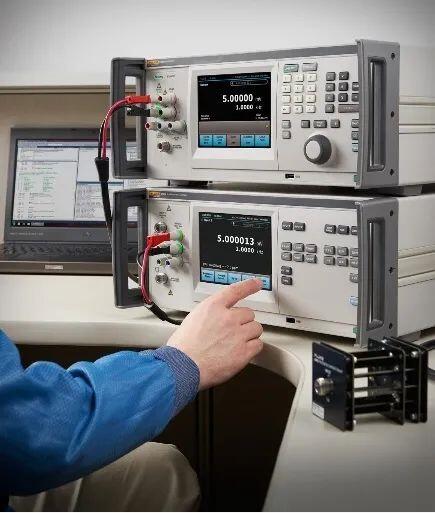

Fluke Calibration 5790B 交流測量標準是一款多功能交流測量和傳遞標準，專為高精度測量應用而設計，既擁有熱傳遞標準的準確度，又擁有數字多用表的易用性?？傮w交流電壓測量不確定度低至24 ppm (1 年期，23 °C ± 5 °C)。
5790B 與A40B 分流器相組合，可把直接測量或交直流轉換測量的電流讀數直接顯示在屏幕上，從而使用戶能夠輕松地使用5790B 測量高精度電流。

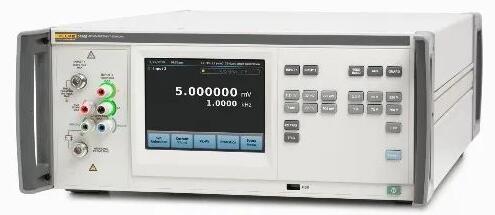

5790B 交流測量標準
5790B 的用戶界面提供了分流器菜單，允許輸入和儲存高達150 個分流器的信息，包括序列號、校準日期，一級和二級校準常數( 標稱直流電阻、直流電阻誤差、24 個 AC/DC 差點，以及5 個負載效應誤差點)。加載分流器信息后，通過連接分流器，并在主菜單中選擇相應的分流器，就可以在數秒鐘內設置好進行絕對或相對的電流測量。使用分流器時，5790B 顯示電壓和電流測量值以及分流 器信息。
使用A40B 分流器的好處

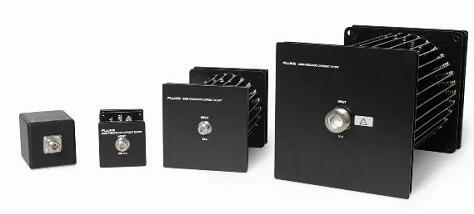

A40B 分流器具有良好的電阻穩定性、自熱功率系數、低溫度系數，以及非常平坦的頻率響應(高達100 kHz)。所有這些特性結合在一起，分流器可以直接測量直流到100kHz 的電流。5790B 獲取各種 A40B 的平坦度特性，并根據給定頻率下的參數自動計算和顯示實際電流，大大縮短手動計算一級和二級分流器特性指標影響所需的時間，降低發生錯誤的幾率。
將 A40B 分流器加載到 5790B 用戶界面
5790B 分流器菜單允許用戶增加、編輯和管理分流器庫。

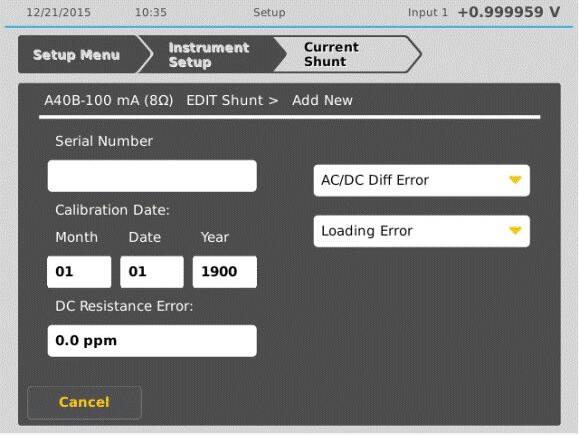

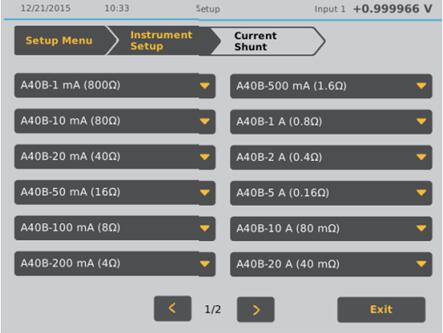

電流分流器菜單位于設置菜單下，可通過觸摸屏顯示屏上的設置菜單”Setup”訪問。當前分流器的所有添加、編輯和管理僅通過此菜單完成。主菜單上有一個選擇已保存分流器的直接鏈接，但這只是選擇分流器，這樣的工作流程可防止分流屬性被意外更改。如概述部分所示，當菜單加載時，您將看到一個標準的A40B電流分流器列表，按其電流值排列。在此要加載分流器，選擇A40B的范圍后，將出現一個子菜單。要添加分流器，只需選擇添加新分流器“Add New”，如圖所示。
每個分流器都可為 5790B提供 計算電流測量值所需的必要信息：
1、序列號：分流器的唯一標識。
2、校準日期：分流器上次校準時的日期。
3、直流電阻誤差(A40B)：相對于分流器A40B標稱電阻值的偏差。
4、AC/DC 差: 各種頻率下的交直流轉換誤差。
5、負載效應誤差: 5790B 輸入阻抗引起的測量誤差。
如何計算電流
根據 A40B 分流器的參數，5790B 按如下計算電流：
V = 5790B 電壓測量值(V)
I = 5790B 電流讀數(A)
ACDC_Err = 根據 A40B 校準系數得到的交流/直流轉換誤差值(μΩ/Ω 或 ppm)。
R_DC = A40B 分流器的實際直流電阻（相對于標稱值進行修正后的標稱直流電阻）。
注：校準校準證書上報告的偏差值若是比例誤差的，必須正確轉換。例如，1A的分流器，標稱電阻=0.8Ω，標稱偏差=11.3μΩ/Ω（來自校準證書），則R_DC=0.8*1.0000113=0.800009Ω。
Load_Err = 當使用A40B分流器時，5790B的負載效應誤差（已預加載到5790B中，μΩ/Ω）
注：當被測頻率在存儲的誤差點之間時，此公式中的ACDC_Err和Load_Err是線性插值的。有關更多信息，請參閱A40B說明手冊，其中包含計算示例和輔助計算電流的其他信息。
將 A40B 分流器連接到 5790B

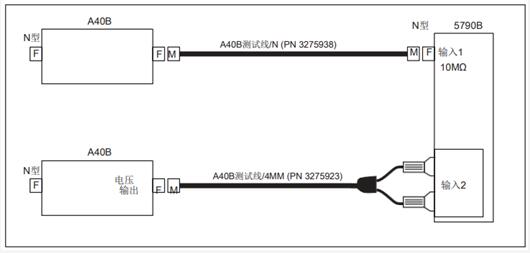

A40B 能夠直接連接 5790B，無需適配器，從而大幅降低了復雜度，使您對電流測量更有信心。如圖 6 所示，A40B可直接連接至輸入 1 (N 型同軸)或輸入 2 (標準端子插孔)。將分流器直接連接至輸入 1 可消除測試線以及相關誤差。如果首選這種連接方式，需謹慎考慮各方因素，以防損壞設備。同時，必須對測試線進行評估，以確保最佳測量結果。
連接分流器時，注意以下事項：
1、使電流輸入和電壓輸出測試線/通路保持獨立，或者至少彼此垂直，避免較高電流時的磁耦合。
2、使用同軸或雙絞線測試線，最大程度降低輻射和敏感度。
利用 A40B 分流器測量電流

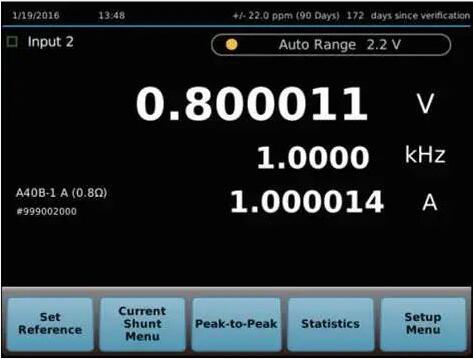

當A40B分流器的證書信息已提前載入并連接到 5790B 后，從主菜單中選擇此分流器，在短短數秒內即可高準確度測量電流。選中時，實時電流讀數將顯示在5790B顯示屏電壓測量值下方。
5790B 非常有助于降低測量誤差

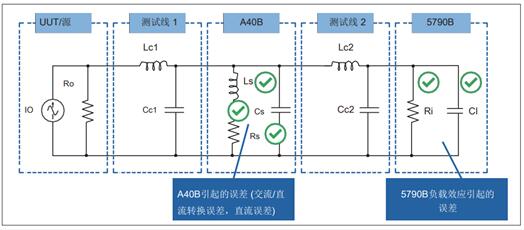

5790B 利用歐姆定律，根據電壓測量值以及與非理想電阻相關的二級參數來計算電流讀數。然而分流器為非理想電阻， 因此電阻的特性并不完全符合歐姆定律。與非理想電阻相關的誤差源包括特定頻率下的交流/直流轉換誤差和負載效應誤差。圖 8 所示為A40B 的詳細連接圖，由此可見電流測量中潛在的誤差，例如源的非理想輸出電阻、測試線帶來的誤差以及共模效應等。
這些類型的誤差是變化的，并且與外部連接及被測 UUT 有關，很難衡量。通過綜合考慮 A40B 和 5790B 設備的特定誤差，5790B大幅降低了測量誤差。建議使用專門針對 A40B 設計的 A40B 測試線，或者采用之前介紹的直接連接。這兩種方法都能大大降低與“測試線 1”和 “測試線 2”相關的誤差。
