日置HIOKI即將在2022年2月17日推出數據采集儀專用選件CAN單元U8555和無線CAN單元LR8535。通過使用這些 CAN 單元，CAN信號和模擬測量數據可同時記錄并顯示在1臺數據采集儀LR8450或LR8450-01上。將為汽車等運輸設備領域的研發和效率評估方面做出貢獻。

（左）CAN單元U8555和（右）無線CAN單元LR8535

01 ｜開發背景

通常汽車內部的信息傳輸使用的是一種稱為CAN（Controller Area Network）的通訊標準。許多車載傳感器安裝在汽車中并作為 CAN 信號進行傳輸。此外，在研發和評估過程中，還會獲取電壓和溫度等模擬測量數據。以往CAN 信號和模擬測量數據需要分別使用單獨的測量?jī)x器，因此較難實現統一管理。

此外，CAN通訊具有高度可擴展性，除了汽車等運輸設備以外，其應用已經擴大至在機器人、醫療設備和工廠的 IoT 系統等多個領域。在這些領域中，對于通過CAN傳輸?shù)男盘?hào)和各種模擬測量數據同時進行統一管理的需求也在不斷增加。

02｜產品特點

1臺數據采集儀同時觀測CAN信號和模擬測試數據

1臺數據采集儀可以集中管理安裝在車輛中的車載傳感器的 CAN 信號以及在開發和評估過程中獲取的電壓和溫度等模擬測量數據。由于CAN信號可以實時轉換為模擬波形并進行顯示，因此很容易掌握數據的變化點和關聯性，從而實現高效的開發和評估。

模擬信號轉換成CAN信號（U8555）

CAN單元U8555可用于將數據采集儀LR8450或LR8450-01上采集的模擬測量數據作為 CAN 信號輸出。通過將模擬測量數據轉換為CAN信號，可以將數據管理統一為CAN信號。實現了對CAN信號的集中管理，也可以集成到現有的CAN系統中或使用市面上的CAN分析軟件。

通過無線通訊和電池供電，減少了布線的麻煩（LR8535）

無線CAN 單元LR8535是一種可與數據采集儀 LR8450-01 進行無線通信的CAN單元。通過無線通信和電池供電，減少了布線的麻煩。此外，因?yàn)榭梢栽诓季€困難的地方進行測量，所以無需擔心安裝位置的問題。

支持CAN FD測量

隨著汽車性能的不斷提高，CAN FD作為一種能以更高的速度傳輸更多信息的標準正在引起人們的注意。U8555和LR8535 還支持下一代通信標準CAN FD的測量。

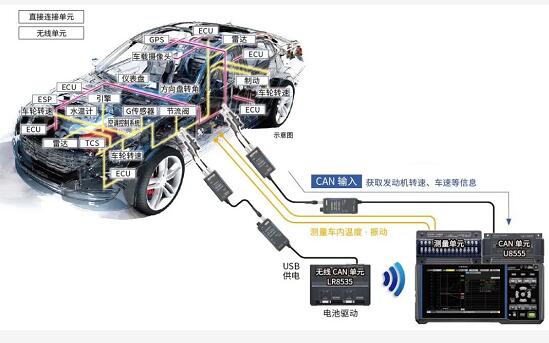

數據采集儀和CAN單元的連接示意圖

主要用途

汽車、摩托車、工程機械、農機、飛機、機器人等設備的開發與評估。

*U8555和LR8535無法單獨使用，需要搭配數據采集儀 LR8450（直連型）或 LR8450-01（無線型）。
