使用羅德與施瓦茨示波器的波特圖功能，可以分析設備的頻率響應。當激活該軟件選件后，用戶即可分析 10Hz 至25MHz范圍內的頻率響應，而無需任何額外設備，且成本遠低于專用測試設備。

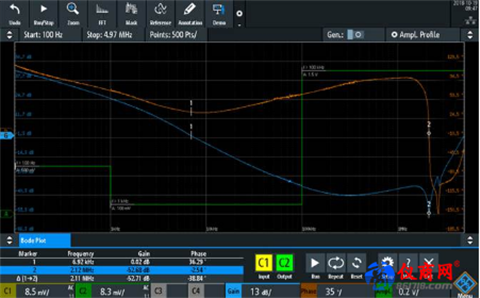

2019年1月21日，慕尼黑——羅德與施瓦茨發布了最新的頻率響應分析選件，從而擴展了R&S®RTB2000、R&S®RTM3000和 R&S®RTA4000示波器的應用范圍。配備R&S®RTx-K36選件后，示波器可以顯示波特圖以同時進行相頻和幅頻分析。當用戶需要進行控制回路響應和電源抑制比（PSRR）測量，或者針對無源器件進行特性分析時，基于矢量網絡分析儀的測試方案往往無法覆蓋9kHz以下頻段，且對于小型客戶來說過于昂貴。而使用基于入門級示波器R&S®RTB2000 的測試方案的頻響測試可低至10Hz，且價格是前者的一半左右。
除了提供傳統時域測量和其他通用測量功能外，新的波特圖應用使R&S®RTB2000、R&S ®RTM3000和R&S®RTA4000示波器支持執行幅度和相位頻率響應分析。所有三個系列示波器都配備了其他同類產品所不具備的10位ADC，與其他示波器相比，它們具有更好的垂直動態范圍。
