功能描述

1、高性能

·輸出范圍±400V

·帶寬高達400kHz

·爬升速率達500V/μs

2、增益偏置高分辨率可調

·支持最小0.05倍調節增益，調節范圍0~100倍

·支持最小0.2V輸出加偏置電壓，加偏范圍±400V

3、內置多重保護

·輸入過壓保護，額定輸入±5V，最大支持±10V，超過10V將觸發保護

·輸出過壓保護，輸出過壓會導致波形失真，配有軟硬件控制的雙重過壓保護

·內部過熱保護

·過功率及過流保護

4、手動操作簡單

·編碼器快轉、慢轉、按壓多操作識別，實現參數快調、細調、切換菜單等操作

·輸出按鈕單擊切換輸出狀態，連續按下優先關閉輸出

5、可編程控制

·上位機可編程控制，調整參數、控制輸出、修改系統設置

·使用RS-485通信，通信距離長，可一對多控制

程控過程

本機采用主從模式，在硬件上選用RS485半雙工雙線通信，使用時只需要兩根信號線即可完成通信和實現控制放大器（主從站共地），傳輸距離遠；軟件協議采用Modbus RTU協議，可兼容多種設備作為主站控制。

主從模式下，先由主站發送命令到從站，從站接收到命令，判斷命令是否是預先設置好的，是則執行并反饋，如果命令異常，或設備異常，則返回異常提示代碼。

操作流程

1、程控接線

使用程控放大器前需要先將設備的電源、通信線、輸入輸出線連接（有必要時連接Monitor端進行示波器監測）。

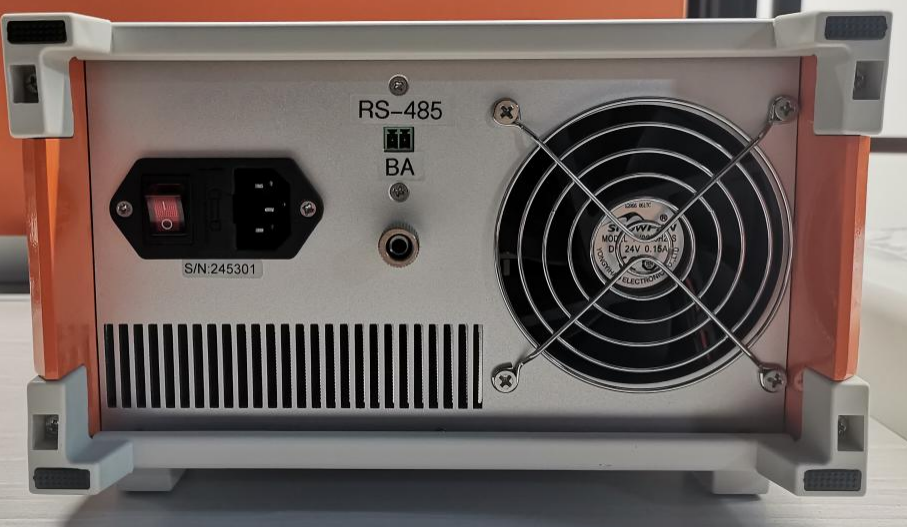

這里重點描述通信接口的接線，通信接口位于機身后蓋，具有RS-485標識和通信線定義標識，如圖。

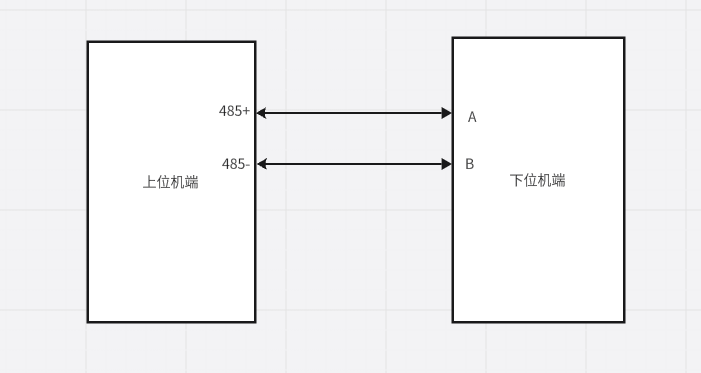

用戶需要將上位機端485接口的485+、485-（對應A、B）引出，將其接入可拔插接線端子。

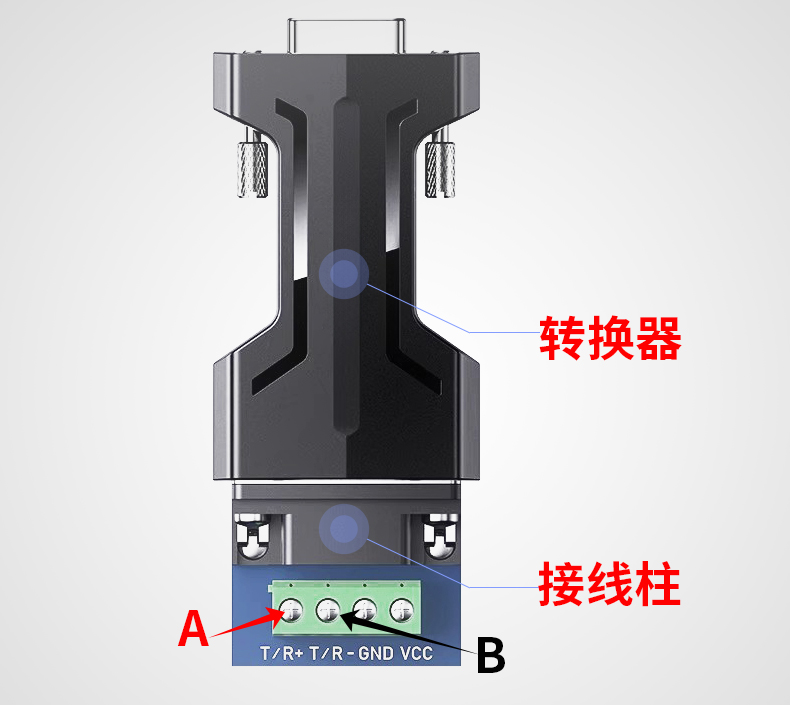

上位機端的端口這里使用485轉接器（圖為232轉485轉換器，僅做接線演示），用戶根據需要自備合適的RS-485轉換器。對于485的DB-9接口，不同廠家生產的轉換器的引腳定義可能不同，廠家一般會贈送一個DB-9接線柱，將需要使用的引腳引出。這里以紅色線代表A，黑色線代表B，從轉換器中接出通信線。

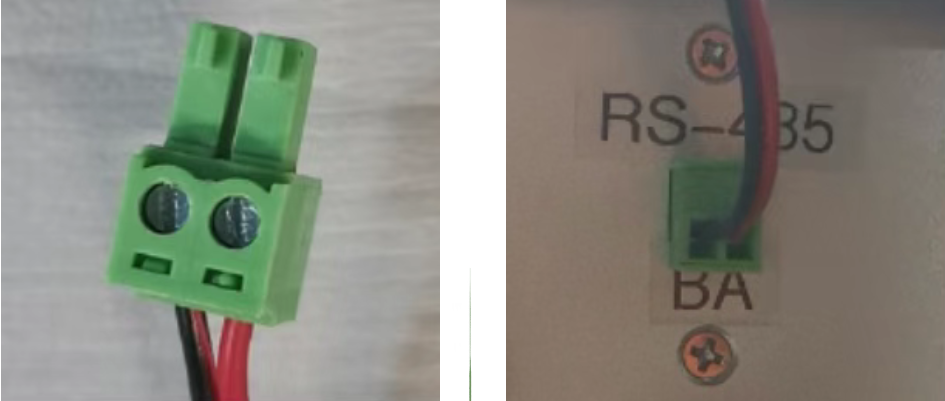

以紅色線代表A，黑色線代表B，下位機端接線如圖（螺絲朝上，紅線接到右孔，黑線接到左孔）。
