ETCR3650接地引下線導通測試儀適用于電力設備接地引下線與接地網（或相鄰設備）之間導通電阻值的測量，可有效檢測電氣設備與地網之間引線電阻因各種原因引起的電阻值增大的情況，以免造成設備失地運行。電力行業標準 DL/T475-2017《接地裝置特性參數測量導則》規定：電氣導通性應選用專門的儀器進行測量，儀器分辨率為 1mΩ，準確度不低于 1.0 級。
ETCR3650接地引下線導通測試儀專門用于接地裝置的電氣完整性測試，其各項技術指標均達到或優于相關標準要求。儀器由主機、測試線等組成，儀表采用微處理機技術，精密四線法測試，準確可靠。儀表有AC220V及大容量鋰電池兩種供電模式，自動測量及手動測量兩種測量模式，儀表采用5寸全彩高清觸摸屏，帶背光調節功能，強光下清晰可見。儀表外殼采用防水保護箱，防撞、防摔、防水堅固安全耐用，儀表帶有內置打印機、藍牙通訊，USB接口。儀器操作簡單方便、精度高、測試速度快，復測性好、讀數直觀，是符合規程要求的理想的專用儀器，大大方便了試驗項目的開展，提高了工作效率。
一、功能特點
01 儀表有兩種供電模式
AC 220V及內置大容量鋰電池，滿足用戶在各種場合使用的要求。
02 兩種測量模式
自動測量模式：可根據負載自動選擇測試電流。
手動測量模式：有4檔測試電流100mA、1A、5A、10A可選。
03 測試速度快
輸出電壓24V，測試電流10A。
04
5寸真彩液晶觸摸屏
測量操作觸屏/按鍵兩用。
05 內置打印機
可在現場打印測量結果。
06 藍牙通訊
安裝APP后可在手機進行測試操作或查看測試結果。
07 USB接口
儀表具有USB接口，與電腦通訊后具有歷史數據讀取、查閱、保存、打印等功能。
08 放電功能
測試后自動放電，放電指示清晰，避免誤操作。
09 報警功能
可設置電阻報警值。
10 自動關機功能
可手動設置是否需要自動關機，設置自動關機后，無操作15分鐘后自動關機。

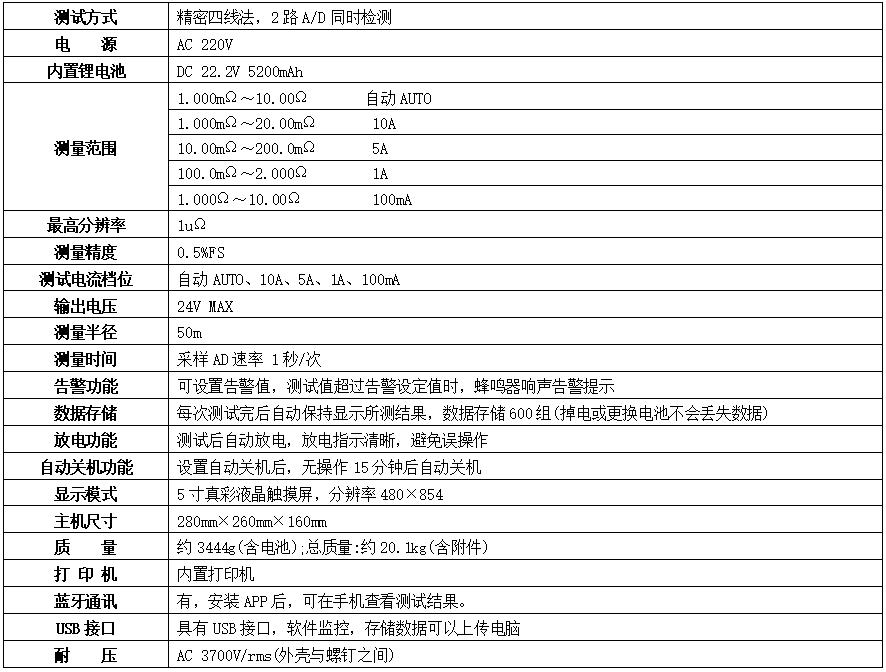

二、技術規格

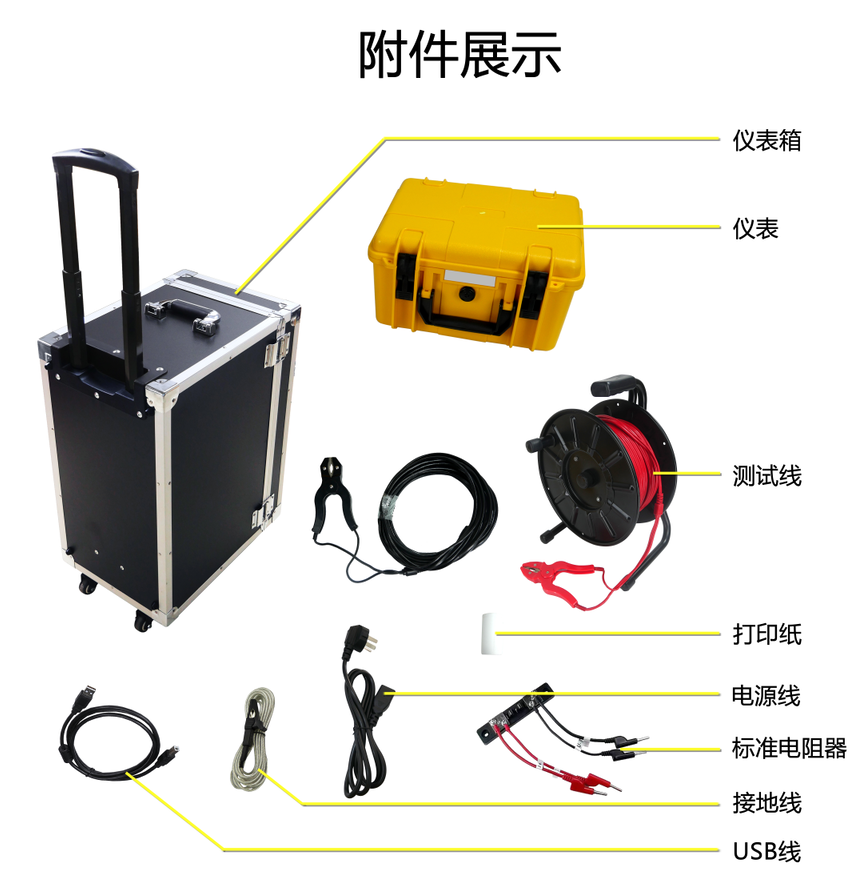

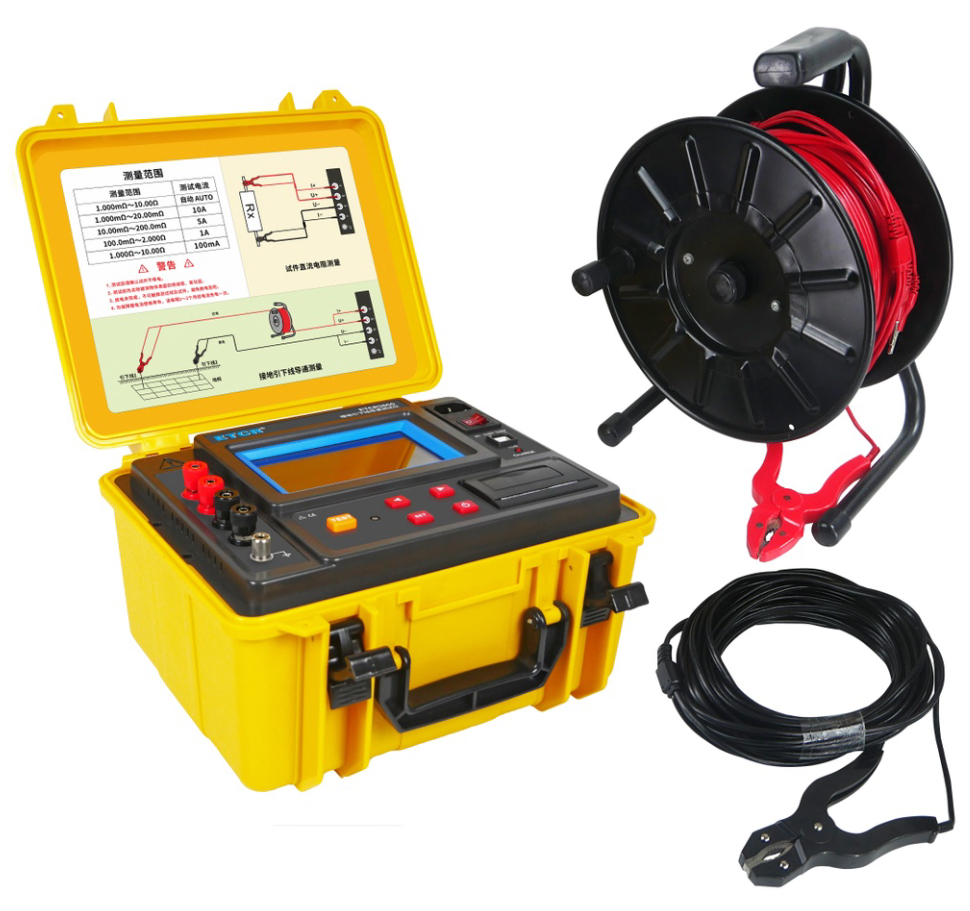

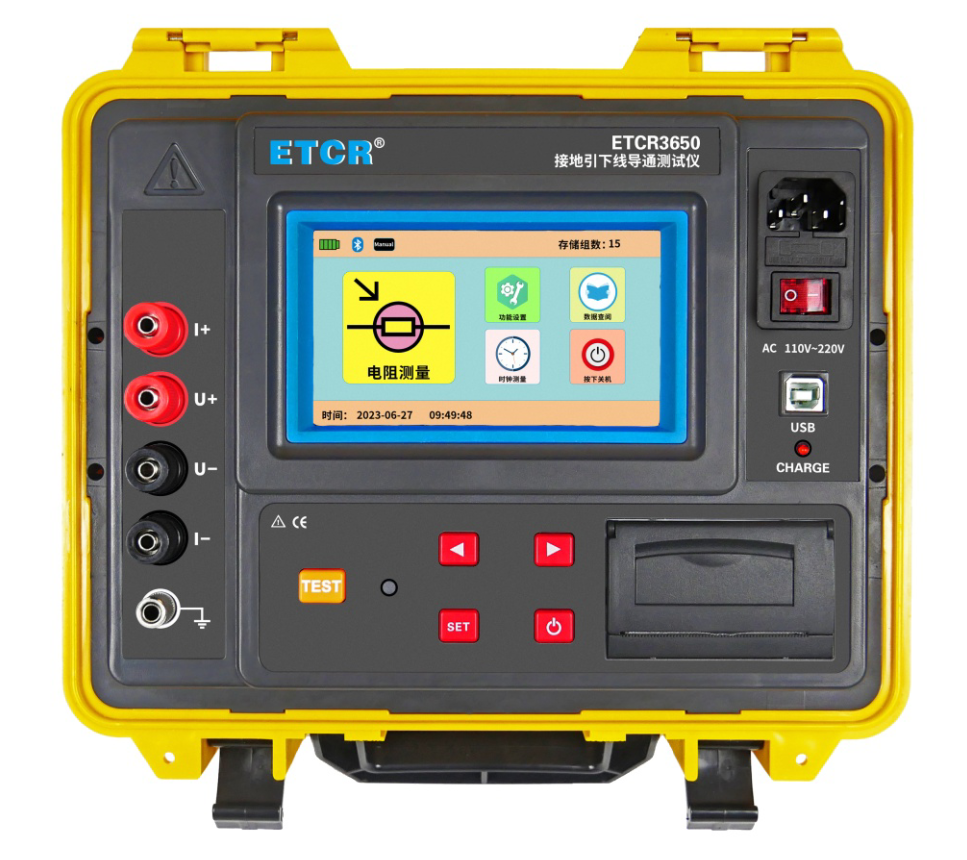

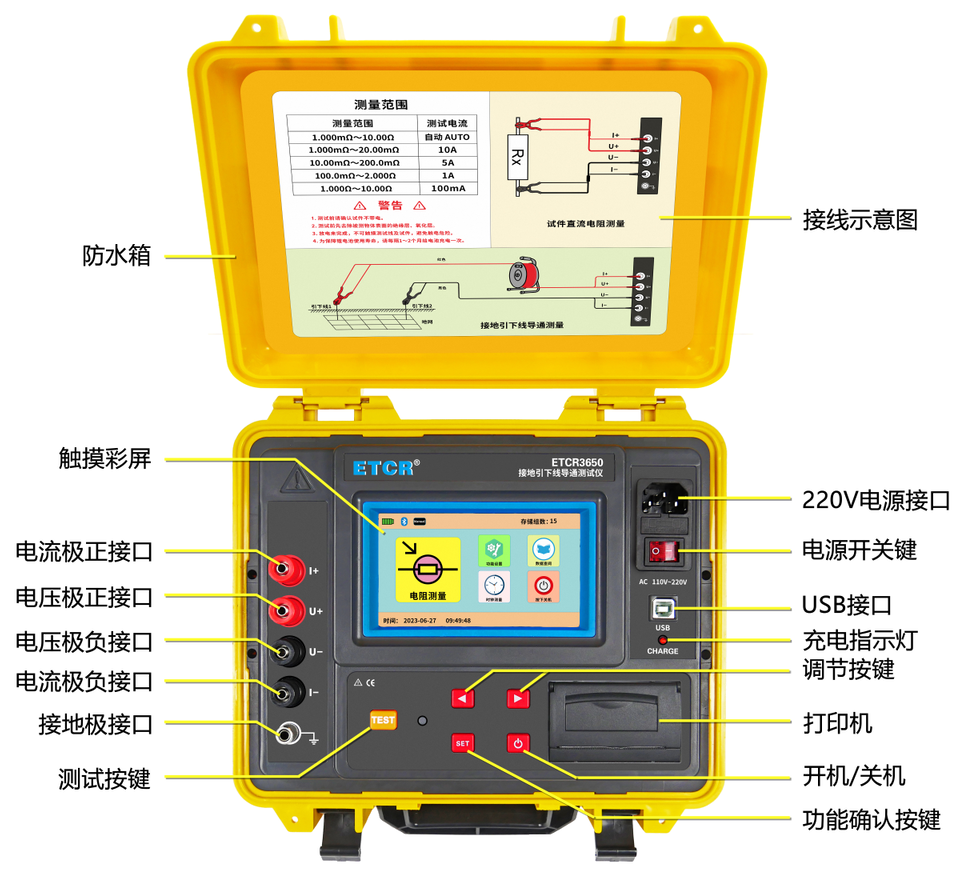

三、產品展示

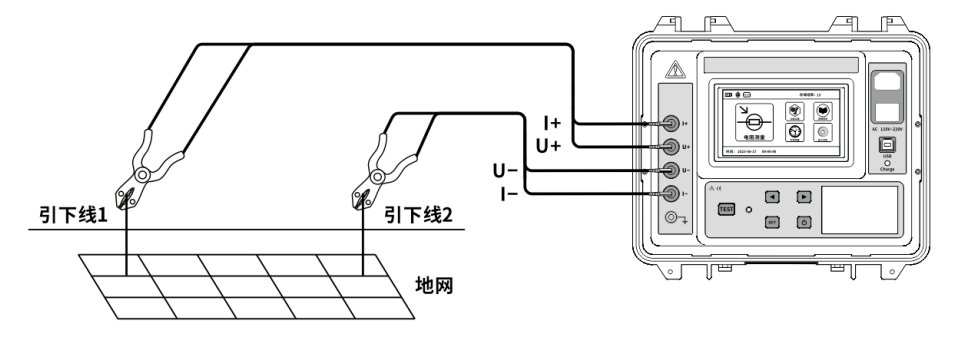

四、應用示意圖
